تفاصيل المنتج:
|
مواد: | constantan | سطح - المظهر الخارجي: | مشرق |
---|---|---|---|
قطر الدائرة: | ≥ 0.1 مم | نوع الأسلاك: | الأسلاك الصلبة |
الطبقة الأسلاك: | الأول والثاني | وقت رئيسيّ: | 5 ~ 20 يوما بعد الحصول على الدفع |

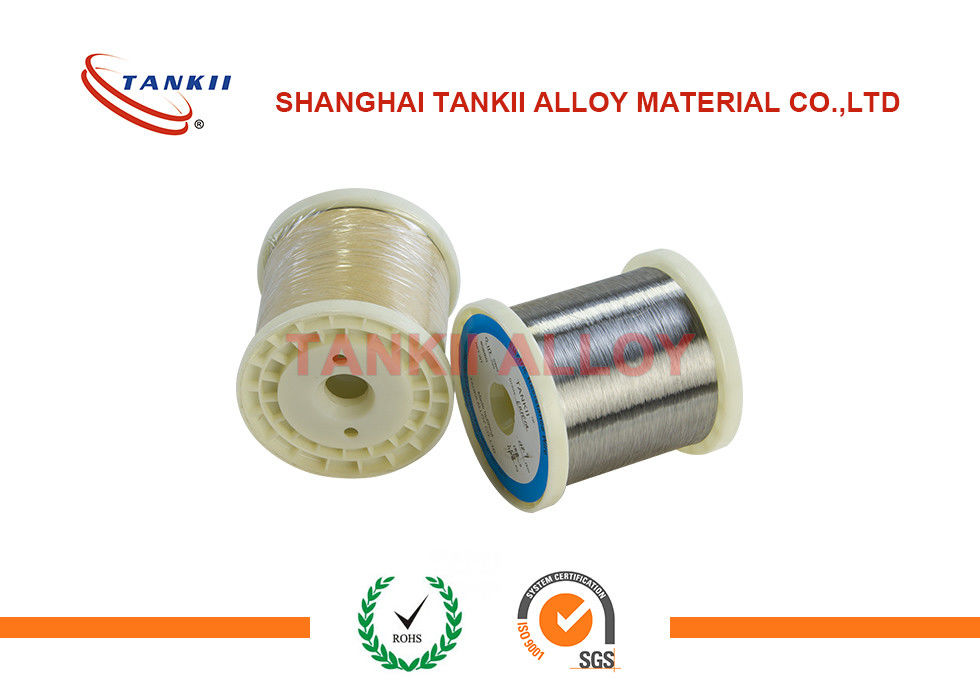

العنصر: | TN نوع الحرارية الأسلاك العارية سلك كونستانتين 0.2 مم 0.3 مم 0.44 مم 0.5 مم | ||
تسليط الضوء: | ارتفاع درجة حرارة الأسلاك الحرارية,سلك الرصاص الحرارية |
الطبية باستخدام تينيسي نوع الأسلاك العارية الحرارية سلك كونستانتين 0.2 مم 0.3 مم 0.44 مم 0.5 مم
وصف سريع
يتكون البناء المزدوج الحراري النموذجي من زوج من المعادن المتباينة التي يتم ربطها كهربائيًا عند نقطة الاستشعار وتوصيلها بأداة قياس الجهد في الطرف الآخر. عندما يكون أحد الوصلات أكثر سخونة من الآخر ، يتم إنتاج قوة "دافع كهربائي" حرارية (بالميليفولت) تتناسب تقريبًا مع الفرق في درجة الحرارة بين الوصلات الساخنة والباردة.
تتمتع الأسلاك الحرارية المزدوجة بأداء ممتاز وتستخدم على نطاق واسع في قياس درجة الحرارة والتحكم في مجالات مختلفة ، مثل المعادن والصناعة الكيماوية وصناعة البترول وصناعة الآلات والكهرباء وصناعة الطاقة والزراعة والصناعة العسكرية.
منتجاتنا تتفق مع معايير IEC584 -1 و IEC-2.
نوع الحرارية والفهرس | نطاق القياس ℃ | |
نوع | فهرس | |
PtRh30-PtRh6 | ب | 600 ~ 1700 |
PtRh13-حزب العمال | R | 0 ~ 1600 |
PtRh10-حزب العمال | S | 0 ~ 1600 |
NiCr-مشروط | ك | -200 ~ 1300 |
NiCr-CuNi (كونستانتين) | E | -200 ~ 900 |
Fe-CuNi (كونستانتين) | J | -40 ~ 750 |
Cu-CuNi (قسطنطين) | تي | -200 ~ 350 |
NiCrSi-مشروط | N | -200 ~ 1300 |
يتم الحصول على الدرجة المسموح بها والتسامح عند 0 ℃
المزدوجة الحرارية نوع | درجة | نطاق درجة حرارة ℃ | التسامح المسموح به / ℃ |
النوع ب | ⅱ | 600 ~ 1700 | ± 0.25 ٪ ر |
ⅲ | 600 ~ 800 | ± 4 | |
800 ~ 1700 | ± 0.5٪ ر | ||
اكتب R (S) | ⅰ | 0 ~ 1100 | ± 1 |
1100 ~ 1600 | ± [1+ (t - 1100) × 0.3 %] | ||
ⅱ | 0 ~ 600 | ± 1.5 | |
600 ~ 1600 | ± 0.25 ٪ ر | ||
اكتب K ونوع N | ⅰ | -40 ~ 1100 | ± 1.5 ℃ أو ± 0.4٪ t |
ⅱ | -40 ~ 1300 | ± 2.5 ℃ أو ± 0.75٪ t | |
ⅲ | -200 ~ 40 | ± 2.5 ℃ أو ± 1.5٪ t | |
اكتب E | ⅰ | -40 ~ 1100 | ± 1.5 ℃ أو ± 0.4٪ t |
ⅱ | -40 ~ 1300 | ± 2.5 ℃ أو ± 0.75٪ t | |
ⅲ | -200 ~ 40 | ± 2.5 ℃ أو ± 1.5٪ t | |
اكتب J | ⅰ | -40 ~ 750 | ± 1.5 ℃ أو ± 0.4٪ t |
ⅱ | -40 ~ 750 | ± 2.5 ℃ أو ± 0.75٪ t | |
اكتب T | ⅰ | -40 ~ 350 | ± 0.5 ℃ أو ± 0.4٪ t |
ⅱ | -40 ~ 350 | ± 1.0 ℃ أو ± 0.75٪ t | |
ⅲ | -200 ~ 40 | ± 1.0 ℃ أو ± 1.5٪ t |
