19 * 0.574 0Cr25Al5 سلك حبل تقطعت بهم السبل / Fecral سلك معدات التدفئة المقاومة

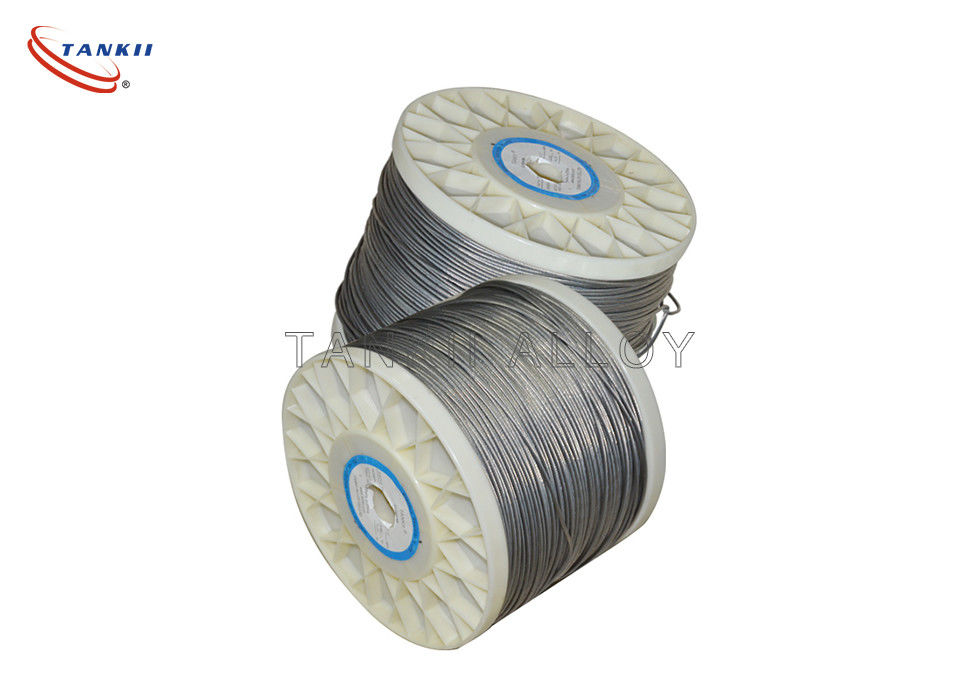

19 * 0.574 0Cr25Al5 سلك حبل مجدول لمعدات مقاومة التسخين

وصف عام:

سلك المقاومة هو سلك مخصص لصنع المقاومات الكهربائية (التي تستخدم للتحكم في كمية التيار في الدائرة).من الأفضل أن تكون السبيكة المستخدمة ذات مقاومة عالية ، حيث يمكن بعد ذلك استخدام سلك أقصر.في كثير من الحالات ، يكون لاستقرار المقاوم أهمية أساسية ، وبالتالي يلعب معامل درجة حرارة السبيكة للمقاومة ومقاومة التآكل دورًا كبيرًا في اختيار المواد.

عند استخدام سلك المقاومة لعناصر التسخين (في السخانات الكهربائية والمحامص وما شابه ذلك) ، فإن المقاومة العالية ومقاومة الأكسدة مهمة.

في بعض الأحيان يتم عزل سلك المقاومة بمسحوق السيراميك ومغلف في أنبوب من سبيكة أخرى.تُستخدم عناصر التسخين هذه في الأفران الكهربائية وسخانات المياه ، وفي أشكال متخصصة في المواقد.

حبل سلكي هي عدة خيوط من المعدن الأسلاك الملتوية في حلزون تشكيل مركب "حبل"، في نمط يعرف باسم" حبل مدبب ". يتكون حبل السلك ذو القطر الأكبر من خيوط متعددة من هذا الحبال الموضوعة في نمط يعرف باسم" وضع الكابل ".

عادة ما تكون الأسلاك الفولاذية للحبال السلكية مصنوعة من الفولاذ الكربوني غير السبائكي بمحتوى كربوني يتراوح من 0.4 إلى 0.95٪.القوة العالية جدًا لأسلاك الحبال تمكن الحبال السلكية من دعم قوى الشد الكبيرة وتشغيل الحزم بأقطار صغيرة نسبيًا.

في ما يسمى بالخيوط المتقاطعة ، تتقاطع أسلاك الطبقات المختلفة مع بعضها البعض.في خيوط الطبقات المتوازية المستخدمة في الغالب ، يكون طول الطبقات لجميع طبقات الأسلاك متساويًا وتكون أسلاك أي طبقتين متراكبتين متوازية ، مما يؤدي إلى اتصال خطي.سلك الطبقة الخارجية مدعوم بسلكين من الطبقة الداخلية.هذه الأسلاك متجاورة على طول الشريط بالكامل.يتم إجراء خيوط متوازية في عملية واحدة.دائمًا ما يكون تحمل الحبال السلكية مع هذا النوع من الحبال أكبر بكثير من تلك (نادرًا ما تستخدم) مع خيوط متقاطعة.تحتوي الخيوط المتوازية على طبقتين من الأسلاك على حشو البناء أو سيل أو وارينغتون.

من حيث المبدأ ، فإن الحبال الحلزونية عبارة عن خيوط مستديرة لأنها تحتوي على مجموعة من طبقات الأسلاك الموضوعة حلزونيًا فوق مركز مع وضع طبقة واحدة على الأقل من الأسلاك في الاتجاه المعاكس لاتجاه الطبقة الخارجية.يمكن تحديد أبعاد الحبال الحلزونية بطريقة تجعلها غير قابلة للدوران مما يعني أنه تحت التوتر يكون عزم دوران الحبل صفرًا تقريبًا.يتكون الحبل اللولبي المفتوح فقط من أسلاك مستديرة.يحتوي حبل الملف نصف المقفل وحبل الملف المقفل بالكامل دائمًا على مركز مصنوع من الأسلاك المستديرة.تحتوي الحبال الملفوفة المقفلة على طبقة خارجية أو أكثر من الأسلاك الجانبية.لديهم ميزة أن بنائهم يمنع تغلغل الأوساخ والماء إلى حد كبير كما أنه يحميهم من فقدان مواد التشحيم.بالإضافة إلى ذلك ، لديهم ميزة أخرى مهمة جدًا لأن نهايات السلك الخارجي المكسور لا يمكن أن تترك الحبل إذا كان له الأبعاد المناسبة.

يتكون السلك المجدول من عدد من الأسلاك الصغيرة المجمعة أو الملفوفة معًا لتشكيل موصل أكبر.السلك المجدول أكثر مرونة من السلك الصلب لنفس مساحة المقطع العرضي الكلية.يتم استخدام الأسلاك المجدولة عند الحاجة إلى مقاومة أعلى لتعب المعدن.تتضمن مثل هذه الحالات التوصيلات بين لوحات الدوائر في أجهزة لوحة الدوائر المطبوعة المتعددة ، حيث تؤدي صلابة السلك الصلب إلى إجهاد شديد نتيجة الحركة أثناء التجميع أو الخدمة ؛أسلاك خط التيار المتردد للأجهزة ؛كبلات الآلات الموسيقيةكبلات فأرة الكمبيوتركابلات اللحام الكهربائي.كابلات التحكم التي تربط أجزاء الماكينة المتحركة ؛كابلات آلة التعدينكبلات آلة زائدةوالعديد من الآخرين.

عند الترددات العالية ، ينتقل التيار بالقرب من سطح السلك بسبب تأثير الجلد، مما يؤدي إلى زيادة فقد الطاقة في السلك.قد يبدو أن السلك الذي تقطعت به السبل يقلل من هذا التأثير ، نظرًا لأن مساحة السطح الإجمالية للخيوط أكبر من مساحة سطح السلك الصلب المكافئ ، لكن السلك العادي الذي تقطعت به السبل لا يقلل من تأثير الجلد لأن جميع الخيوط تقصر بعضها ببعض وتتصرف كموصل واحد.سيكون للسلك المجدول مقاومة أعلى من السلك الصلب من نفس القطر لأن المقطع العرضي للسلك المجدول ليس كله نحاس ؛هناك فجوات لا يمكن تجنبها بين الجدائل (هذه هي مشكلة تعبئة الدائرة للدوائر داخل الدائرة).يقال إن السلك المجدول الذي له نفس المقطع العرضي للموصل مثل السلك الصلب له نفس المقياس المكافئ ويكون دائمًا بقطر أكبر.

ومع ذلك ، بالنسبة للعديد من التطبيقات عالية التردد ، تأثير القربأكثر شدة من تأثير الجلد ، وفي بعض الحالات المحدودة ، يمكن أن تقلل الأسلاك المجدولة البسيطة من تأثير القرب.للحصول على أداء أفضل عند الترددات العالية ، يمكن استخدام سلك litz ، الذي يحتوي على خيوط فردية معزولة وملتوية في أنماط خاصة.

كلما زاد عدد خيوط السلك الفردية في حزمة الأسلاك ، أصبح السلك أكثر مرونة ومقاومة للتواء ومقاومة للكسر وأقوى.ومع ذلك ، فإن المزيد من الخيوط يزيد من تعقيد التصنيع والتكلفة.

لأسباب هندسية ، فإن أقل عدد من الخيوط التي يمكن رؤيتها عادة هو 7: واحد في الوسط ، مع 6 محاطة به في اتصال وثيق.المستوى التالي للأعلى هو 19 ، وهي طبقة أخرى من 12 جدلاً فوق 7. بعد ذلك يختلف العدد ، لكن 37 و 49 شائعان ، ثم في النطاق 70 إلى 100 (لم يعد الرقم دقيقًا).توجد أرقام أكبر من ذلك عادةً في الكابلات الكبيرة جدًا.

بالنسبة للتطبيق حيث يتحرك السلك ، يكون الرقم 19 هو أقل ما يجب استخدامه (يجب استخدام 7 فقط في التطبيقات التي يتم فيها وضع السلك ثم لا يتحرك) ، و 49 أفضل بكثير.بالنسبة للتطبيقات ذات الحركة المتكررة المستمرة ، مثل روبوتات التجميع وأسلاك سماعة الرأس ، فإن 70 إلى 100 إلزامي.

بالنسبة للتطبيقات التي تحتاج إلى مزيد من المرونة ، يتم استخدام المزيد من الخيوط (كابلات اللحام هي المثال المعتاد ، ولكن أيضًا أي تطبيق يحتاج إلى نقل الأسلاك في مناطق ضيقة).أحد الأمثلة على ذلك هو سلك 2/0 مصنوع من 5292 ضفيرة من سلك قياس # 36.يتم تنظيم الخيوط من خلال إنشاء حزمة من 7 خيوط أولاً.ثم يتم تجميع 7 من هذه الحزم معًا في حزم فائقة.أخيرًا ، يتم استخدام 108 حزمة فائقة لتصنيع الكابل النهائي.يتم لف كل مجموعة من الأسلاك في لولب بحيث عند ثني السلك ، يتحرك جزء الحزمة الممتدة حول اللولب إلى جزء مضغوط للسماح للسلك بضغط أقل.
