تفاصيل المنتج
مكان المنشأ: شنغهاي، الصين،
اسم العلامة التجارية: TANKII
إصدار الشهادات: ISO SGS
رقم الموديل: FeNi50
شروط الدفع والشحن
الحد الأدنى لكمية: قابل للتفاوض
الأسعار: negotiable
تفاصيل التغليف: حقيبة خشبية
وقت التسليم: 7-15 يوم عمل
شروط الدفع: L / C ، T / T ، ويسترن يونيون
القدرة على العرض: 100 طن في الشهر
مواد: |
سبائك النيكل الحديد |
مطار الدوحة الدولي.: |
0.02 ملم |
سطح - المظهر الخارجي: |
مشرق / مصقول |
عينة: |
قبلت |
شكل: |
أنبوب / سلك / قضيب / شريط / لوح / ملف |
مواد: |
سبائك النيكل الحديد |
مطار الدوحة الدولي.: |
0.02 ملم |
سطح - المظهر الخارجي: |
مشرق / مصقول |
عينة: |
قبلت |
شكل: |
أنبوب / سلك / قضيب / شريط / لوح / ملف |

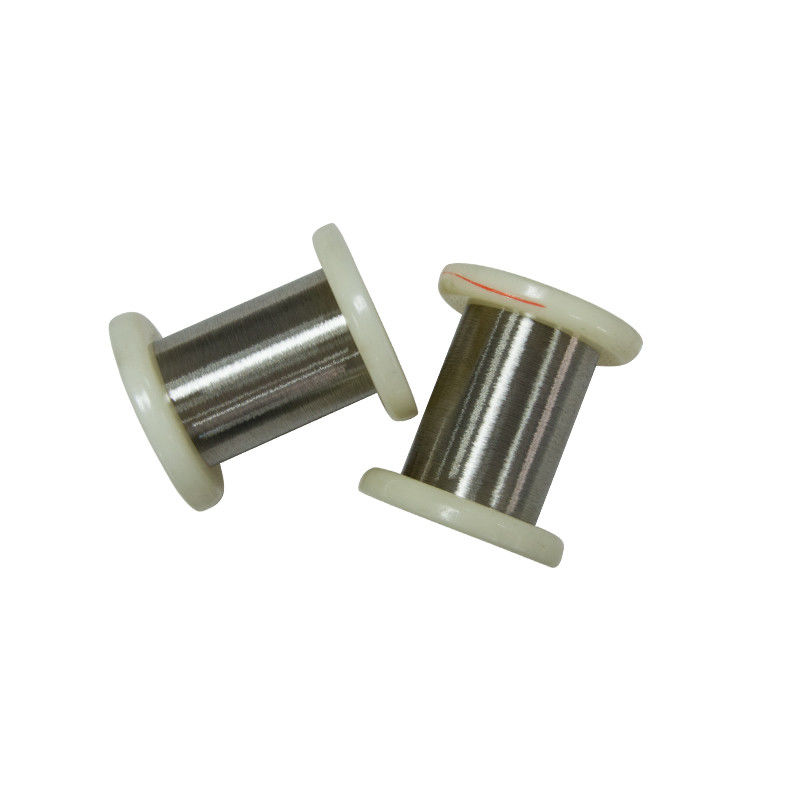

Permalloy 1j50 / Ni50 / E11a سبائك دقيقة سلك FeNi50 50H
العلامة التجارية: 1J50
التصنيف: سبائك من الدقة المغناطيسية اللينة
المكمل: سبيكة لديها نفاذية عالية وتحريض تشبع منخفض من التقنية
التطبيق: للنوى بين الأنبوب ومحولات الطاقة الصغيرة ، الإختناقات ، المرحلات وأجزاء من الدوائر المغناطيسية التي تعمل في الحوافز المرتفعة بدون تحيز أو تحيز صغير
التركيب الكيميائي في٪ 1J50
ني 49-50.5٪ |
Fe 48.33-50.55٪ |
ج 0.03٪ |
سي 0.15 - 0.3٪ |
Mn 0.3 - 0.6٪ |
س س 0.02٪ |
ص 0.02٪ |
مو - |
Ti - |
آل - |
النحاس 0.2٪ |
الثوابت الفيزيائية الأساسية والخواص الميكانيكية للسبائك:
الكثافة: γ = 8،2 جم / سم 3 ؛
Electric resistivity: ρ = 0,45 ohm mm2 ? المقاومة الكهربائية: ρ = 0،45 أوم مم 2؟ / m; / م ؛
درجة حرارة نقطة كوري: Θs = 500 درجة مئوية ؛
Saturation magnetostriction: λS = 25 ? التشبع المغناطيسي التشبع: λS = 25؟ 106; 106 ؛
صلابة برينل: 170/130 HB ؛
النهائي: Rm = 780/440 ميجا باسكال ؛
قوة العائد: σ0،2 = 685/145 ميجا باسكال ؛
معامل المرونة E = 160 كيلو نيوتن / مم 2 ؛
استطالة: δ5 = 3/35٪ ؛
الضغط النسبي: φ = 15/60٪.
الخواص المغناطيسية للسبائك
| نوع | صف دراسي | سمك أو قطر ، مم | النفاذية المغناطيسية الأولية | أقصى مغناطيسي نفاذية |
القوة القسرية | تحريض التشبع الفني | |||
| م / م | G / E | م / م | G / E | / | هـ | (10-4 جم) | |||
| لا أكثر | لا أكثر | لا اقل | |||||||
| شرائط مدرفلة على البارد | 1 | 0،05 0،08 |
2،5 |
2000 |
25 |
20000 |
20 |
0،25 |
1،50 |
| 0،10 0،15 |
2،9 |
2300 |
31 |
25000 |
16 |
0،20 |
|||
| 0،20 0،25 0،27 |
3،3 |
2600 |
38 |
30000 |
12 |
0،15 |
|||
| 0،35 0،50 |
3،8 |
3000 |
44 |
35000 |
10 |
0،12 |
|||
| 0،80 1،0 |
3،8 |
3000 |
38 |
30000 |
12 |
0،15 |
|||
| 1،5 2،0 2،5 |
3،5 |
2800 |
31 |
25000 |
13 |
0،16 |
|||
| صفائح ملفوفة على الساخن | 3-22 | 3،1 | 2500 | 25 | 20000 | 24 | 0،30 | ||
| الحانات | 8-100 | 3،1 | 2500 | 25 | 20000 | 24 | 0،30 | ||
| شرائط مدرفلة على البارد | 2 | 0،10 0،15 |
3،8 |
3000 |
38 |
30000 |
14 |
0،18 |
|
| 0،20 0،25 |
4،4 |
3500 |
44 |
35000 |
12 |
0،15 |
|||
| 0،35 0،50 |
5،0 |
4000 |
56 |
45000 |
10 |
0،12 |
|||
| 0،80 1،0 |
5،0 |
4000 |
50 |
40000 |
10 |
0،12 |
|||
| 1،5 2،0 |
3،8 |
3000 |
44 |
35000 |
12 |
0،15 |
|||
| شرائط مدرفلة على البارد | 3 | 0،05 0،10 0،20 |
12.5 * |
10000 * |
75 |
60000 |
4،0 |
0،05 |
1،52 |
2. الاستخدام
يستخدم في الغالب في المحولات الصغيرة ، والمحولات النبضية ، والمرحلات ، والمحولات ، والمضخم المغناطيسي ، والقابض الكهرومغناطيسي ، والمفاعل ، والحماية المغناطيسية التي تعمل في مجال مغناطيسي ضعيف أو مجال مغناطيسي ثانوي.
3.الميزات
1) .إكراه منخفض وفقدان التباطؤ المغناطيسي ؛
2) .مقاومة عالية وفقدان التيار المنخفض ؛
3) .النفاذية المغناطيسية العالية العالية والنفاذية المغناطيسية القصوى ؛
4) .كثافة تدفق مغناطيسي عالية التشبع.
4. تفاصيل التعبئة
1). 1). Coil (plastic spool) + compressed ply-wooden case + pallet لفائف (بكرة بلاستيكية) + علبة خشبية مضغوطة رقائق + منصة نقالة
2). 2). Coil (plastic spool) + carton + pallet لفائف (بكرة بلاستيكية) + كرتون + منصة نقالة
