0.3 ملم سلك مطلي بالمينا

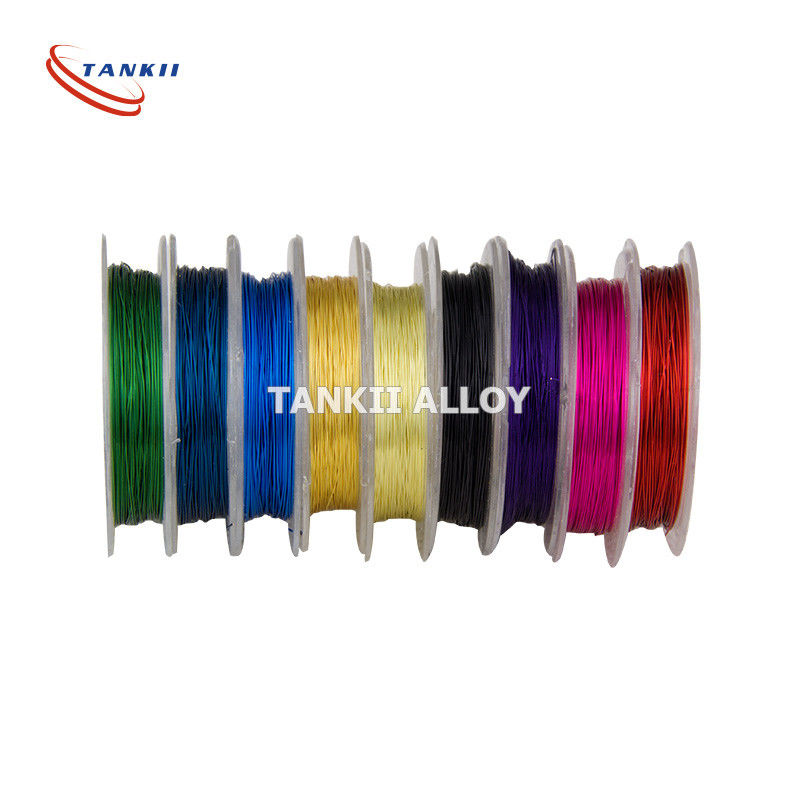

سلك مطلي بالمينا 0.3 مم (أخضر ، أحمر ، بنفسجي) للديكور

Magnet wire or enameled wire is a copper or aluminum wire coated with a very thin layer of insulation. سلك مغناطيسي أو سلك مطلي بالمينا هو سلك نحاسي أو ألمنيوم مغطى بطبقة رقيقة جدًا من العزل. It is used in the construction of transformers, inductors, motors, generators, speakers, hard disk head actuators, electromagnets, electric guitar pickups and other applications that require tight coils of insulated wire. يتم استخدامه في بناء المحولات ، المحاثات ، المحركات ، المولدات ، السماعات ، مشغلات رأس القرص الصلب ، المغناطيسات الكهربائية ، التقاطات الغيتار الكهربائي وغيرها من التطبيقات التي تتطلب لفائف ضيقة من الأسلاك المعزولة.

The wire itself is most often fully annealed, electrolytically refined copper. غالباً ما يتم تلدين السلك نفسه بالكامل ، ونحاس مكرر كهربائياً. Aluminum magnet wire is sometimes used for large transformers and motors. يستخدم سلك الألومنيوم المغناطيسي أحيانًا للمحولات والمحركات الكبيرة. The insulation is typically made of tough polymer film materials rather than enamel, as the name might suggest. عادة ما يكون العزل مصنوعًا من مواد غشاء بوليمر قاسي بدلاً من المينا ، كما قد يوحي الاسم.

نوع

مثل الأسلاك الأخرى ، يتم تصنيف الأسلاك المغناطيسية حسب القطر (رقم AWG أو SWG أو المليمترات) أو المنطقة (المليمترات المربعة) وفئة درجة الحرارة وفئة العزل.

عرض مقطع مستعرض من الأسلاك المغناطيسية AWG33 مأخوذة باستخدام مجهر المسح الإلكتروني
يعتمد جهد الانهيار على سمك الغطاء ، والذي يمكن أن يكون من 3 أنواع: الدرجة 1 والصف 2 والصف 3. الدرجات الأعلى لها عزل أكثر سمكًا وبالتالي ارتفاع جهد الانهيار.

The temperature class indicates the temperature of the wire at which it has a 20,000 hour service life. تشير فئة درجة الحرارة إلى درجة حرارة السلك الذي يبلغ عمر الخدمة فيه 20000 ساعة. At lower temperatures the service life of the wire is longer (about a factor of 2 for every 10 °C lower temperature). في درجات الحرارة المنخفضة ، يكون عمر خدمة السلك أطول (حوالي عامل 2 لكل درجة حرارة أقل 10 درجات مئوية). Common temperature classes are 105 °C, 130 °C, 155 °C, 180 °C and 220 °C. فئات درجات الحرارة الشائعة هي 105 درجة مئوية و 130 درجة مئوية و 155 درجة مئوية و 180 درجة مئوية و 220 درجة مئوية.

عازلة

Although described as "enameled", enameled wire is not, in fact, coated with a layer of enamel paint or vitreous enamel made of fused glass powder. على الرغم من وصفها بأنها "مطلية بالمينا" ، إلا أن الأسلاك المطلية بالمينا ليست مغلفة بطبقة من طلاء المينا أو المينا الزجاجي المصنوع من مسحوق زجاج مصهور. Modern magnet wire typically uses one to four layers (in the case of quad-film type wire) of polymer film insulation, often of two different compositions, to provide a tough, continuous insulating layer. عادةً ما يستخدم سلك المغناطيس الحديث طبقة واحدة إلى أربع طبقات (في حالة الأسلاك من النوع الرباعي) لعزل غشاء البوليمر ، غالبًا ما يتكون من تكوينين مختلفين ، لتوفير طبقة عازلة قوية ومستمرة. Magnet wire insulating films use (in order of increasing temperature range) polyvinyl formal (Formvar), polyurethane, polyamide, polyester, polyester-polyimide, polyamide-polyimide (or amide-imide), and polyimide. تستخدم أغشية عزل الأسلاك المغناطيسية (من أجل زيادة نطاق درجات الحرارة) البولي فينيل فورمال (Formvar) والبولي يوريثين والبولي أميد والبوليستر والبوليستر والبوليميد والبولي أميد والبوليميد (أو أميد إيميد) والبوليميد. Polyimide insulated magnet wire is capable of operation at up to 250 °C. الأسلاك المغناطيسية المعزولة من البوليميد قادرة على العمل حتى 250 درجة مئوية. The insulation of thicker square or rectangular magnet wire is often augmented by wrapping it with a high-temperature polyimide or fiberglass tape, and completed windings are often vacuum impregnated with an insulating varnish to improve insulation strength and long-term reliability of the winding. غالبًا ما يتم تعزيز عزل الأسلاك المغناطيسية المربعة أو المستطيلة السميكة عن طريق لفها بشريط بوليميد عالي الحرارة أو الألياف الزجاجية ، وغالبًا ما تكون اللفات المكتملة مشبعة بالفراغ بورنيش عازل لتحسين قوة العزل والموثوقية على المدى الطويل لللف.

يتم لف الملفات ذات الدعم الذاتي بسلك مطلي بطبقتين على الأقل ، ويكون الجزء الخارجي من البلاستيك الحراري الذي يربط المنعطفات معًا عند تسخينه.

Other types of insulation such as fiberglass yarn with varnish, aramid paper, kraft paper, mica, and polyester film are also widely used across the world for various applications like transformers and reactors. كما يتم استخدام أنواع أخرى من العزل مثل خيوط الألياف الزجاجية مع الورنيش وورق الأراميد وورق الكرافت والميكا وأفلام البوليستر على نطاق واسع في جميع أنحاء العالم لتطبيقات مختلفة مثل المحولات والمفاعلات. In the audio sector, a wire of silver construction, and various other insulators, such as cotton (sometimes permeated with some kind of coagulating agent/thickener, such as beeswax) and polytetrafluoroethylene (Teflon) can be found. في قطاع الصوت ، يمكن العثور على سلك من الفضة والعديد من العوازل الأخرى ، مثل القطن (الذي يتخلل أحيانًا مع نوع من عامل التخثر / مثخن ، مثل شمع العسل) و polytetrafluoroethylene (Teflon). Older insulation materials included cotton, paper, or silk, but these are only useful for low-temperature applications (up to 105°C). تضمنت مواد العزل القديمة القطن أو الورق أو الحرير ، لكنها مفيدة فقط للتطبيقات ذات درجة الحرارة المنخفضة (حتى 105 درجة مئوية).

For ease of manufacturing, some low-temperature-grade magnet wire has insulation that can be removed by the heat of soldering. لسهولة التصنيع ، تحتوي بعض الأسلاك المغناطيسية ذات درجة الحرارة المنخفضة على عزل يمكن إزالته بواسطة حرارة اللحام. This means that electrical connections at the ends can be made without stripping off the insulation first. هذا يعني أنه يمكن إجراء التوصيلات الكهربائية في النهايات دون نزع العزل أولاً.
