تفاصيل المنتج
مكان المنشأ: شنغهاي، الصين
اسم العلامة التجارية: TANKII
إصدار الشهادات: ISO9001: 2008
رقم الموديل: الفولاذ المقاوم للصدأ يسرق 430
شروط الدفع والشحن
الحد الأدنى لكمية: 20 كجم
الأسعار: Negotiation
تفاصيل التغليف: التخزين المؤقت ، الكرتون ، حالة plywod مع فيلم من البلاستيك حسب طلب العملاء
وقت التسليم: 7-12 يوم
شروط الدفع: L / C ، T / T ، ويسترن يونيون ، باي بال
القدرة على العرض: 300 + طن + شهر
استعمال: |
المحولات والمحاثات والمحركات ومكبرات الصوت ومحركات الأقراص الصلبة والمغناطيسات الكهربائية |
مادة الأسلاك: |
النحاس والألومنيوم والفولاذ المقاوم للصدأ |
ماكس OD: |
10 ملم |
اساسي: |
GB / ASTM / DIN / JIS |
اللون: |
اختياري |
استعمال: |
المحولات والمحاثات والمحركات ومكبرات الصوت ومحركات الأقراص الصلبة والمغناطيسات الكهربائية |
مادة الأسلاك: |
النحاس والألومنيوم والفولاذ المقاوم للصدأ |
ماكس OD: |
10 ملم |
اساسي: |
GB / ASTM / DIN / JIS |
اللون: |
اختياري |

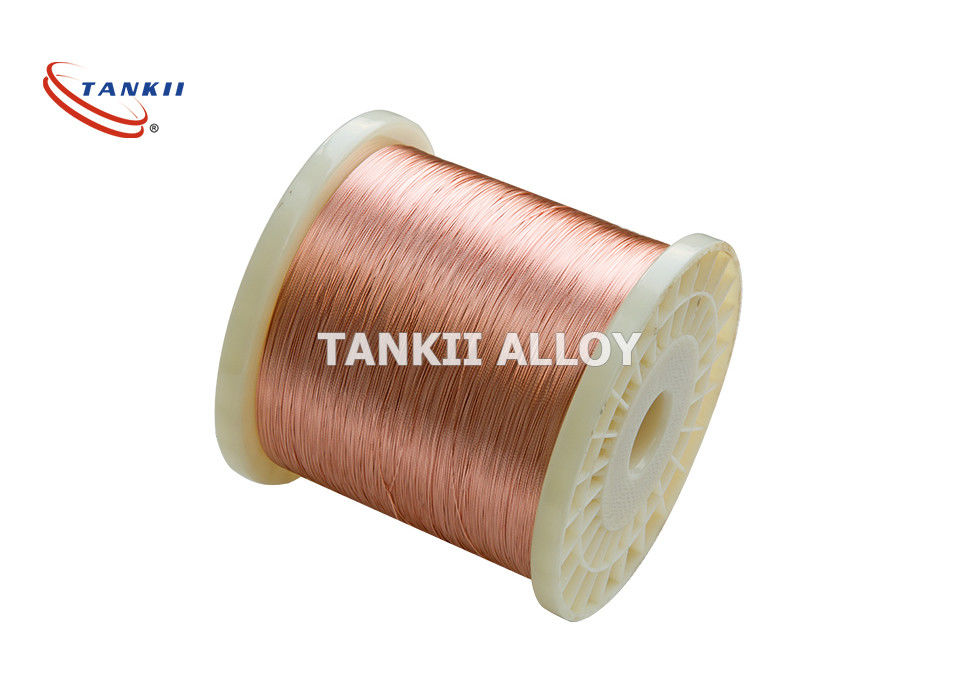

ضياء 0.1 - 10 مم سلك مطلي بالمينا نحاسي ألومنيوم موصل فولاذي مقاوم للصدأ
السلك المطلي بالمينا هو سلك نحاسي بطبقة رقيقة من العزل ، ويستخدم في مجموعة متنوعة من التطبيقات بما في ذلك المحولات وملفات الملفوف والمحركات والملفات اللولبية والأدوات.يتم سحب النحاس الخام لتلبية متطلبات الحجم المحددة بناءً على معايير الرابطة الوطنية لمصنعي الكهرباء (NEMA).يلبي هذا السلك المغناطيسي معيار NEMA MW-35-C لدرجة حرارة التشغيل (200 درجة مئوية / 392 درجة فهرنهايت) وماكياج العزل.يتكون العزل من بوليستر معدل بطبقة خارجية من مادة البولي أميد ، ويحمي السلك الملفوف من قصر الدائرة.تجعل خصائص درجات الحرارة العالية لهذا السلك مناسبًا لتطبيقات الحمل الزائد الحراري.
نوع الأسلاك: النحاس المطلي بالمينا / الألومنيوم / أسلاك الفولاذ المقاوم للصدأ
القطر: 0.1-10 مم
اللون: طبيعي أو مخصص
العزل: بوليستر مع معطف بولي أميد
وصف نيما: MW-35-C
البناء: ثقيل Min-Nom
تصنيف درجة الحرارة: حسب الطلب
مثال التحديد:
اللون ، العزل | : | واضح |
القطر الخارجي | : | 0.0091 بوصة |
المواد ، موصل | : | نحاس مجرد |
المواد والعزل | : | بولي يوريثين / نايلون |
سلسلة | : | سلسلة بيلدسول |
المعايير | : | MIL-JW-1177⁄9 ، نيما- MW-28-C |
تقييم درجة الحرارة | : | +130 درجة مئوية |
وزن | : | 0.5 رطل ⁄ بركة |
حجم السلك | : | 32 أوغ |
التطبيق في المحولات
المحول هو جهاز ينقل الطاقة الكهربائية من دائرة إلى أخرى من خلال ملفاته (اللفات).الخصائص المطلوبة لملفات المحرك مماثلة لتلك المطلوبة للمحولات ، ولكن مع المتطلبات الإضافية لتحمل الاهتزازات الميكانيكية وقوى الطرد المركزي في درجات حرارة التشغيل.
تصنع لفات المحولات عادة من النحاس ولكن الألمنيوم هو منافس مناسب حيث الوزن والتكلفة الأولى عوامل حاسمة.
في أمريكا الشمالية ، الألومنيوم هو الخيار السائد لمواد اللف للمحولات ذات الجهد المنخفض والجاف والتي يزيد حجمها عن 15 كيلو فولت أمبير (kVA).في معظم المناطق الأخرى من العالم ، يعتبر النحاس مادة اللف السائدة.تعتبر قرارات الشراء عمومًا دالة على تقييم الخسارة معبرًا عنه بالعملة لكل كيلوواط.
النحاس المستخدم في تصنيع لفائف المحولات يكون على شكل سلك للمنتجات الصغيرة وشريط للمعدات الأكبر.بالنسبة للمنتجات الصغيرة ، يجب أن يكون السلك قويًا بدرجة كافية ليتم جرحه دون أن ينكسر ، ومع ذلك فهو مرن بدرجة كافية لتوفير ملفات محكمة الغلق.يجب أن تكون منتجات الشريط ذات جودة سطحية جيدة حتى لا تنكسر المينا العازلة تحت الجهد.تعتبر الليونة الجيدة ضرورية لتشكيل الشريط وتعبئته في حين أن القوة الجيدة ضرورية لتحمل الضغوط الكهربائية والميكانيكية العالية التي يتم إنشاؤها في ظروف قصر الدائرة العرضية.الأسلاك النحاسية المتعرجة في المحولات متوافقة مع جميع مواد العزل الحديثة ، مثل الطلاء والمينا.تسمح الورنيش بالتباعد الوثيق بين اللفات لإعطاء أفضل كفاءة في الملفات.
أحد الأسباب الهندسية الرئيسية لاختيار اللفات النحاسية على الألومنيوم هو اعتبارات المساحة.وذلك لأن المحولات ذات الجرح النحاسي يمكن أن تكون أصغر من محولات الألومنيوم.للحصول على تصنيفات متساوية في محولات الألومنيوم ، يلزم وجود مساحة مقطع عرضي أكبر بنسبة 66٪ مقارنة بالموصلات النحاسية.ومع ذلك ، فإن استخدام الموصلات ذات الحجم الأكبر ينتج عنه قوة لف الألمنيوم تعادل تقريبًا اللفات النحاسية.
الاتصال هو فائدة مهمة أخرى لمحولات الجرح النحاسي.التنظيف والفرشاة بمركب مشترك عالي الجودة لمنع الأكسدة ليس ضروريًا مع النحاس.
