تفاصيل المنتج
مكان المنشأ: شنغهاي، الصين
اسم العلامة التجارية: TANKII
إصدار الشهادات: ISO9001: 2015
رقم الموديل: 1Cr13Al4
شروط الدفع والشحن
الحد الأدنى لكمية: 20 كجم
الأسعار: Negotiation
تفاصيل التغليف: التخزين المؤقت ، الكرتون ، حالة plywod مع فيلم من البلاستيك حسب طلب العملاء
وقت التسليم: 15-30 يومًا
شروط الدفع: L / C ، T / T ، ويسترن يونيون ، باي بال
القدرة على العرض: 100 + طن + شهر
مواد: |
FeCrAl |
سطح - المظهر الخارجي: |
مشرق ، ناعم ، نظيف |
كثافة: |
7.4 جرام / سم 3 |
استطالة: |
16٪ |
صلابة: |
200-260 |
سماكة: |
حسب متطلبات العملاء |
مواد: |
FeCrAl |
سطح - المظهر الخارجي: |
مشرق ، ناعم ، نظيف |
كثافة: |
7.4 جرام / سم 3 |
استطالة: |
16٪ |
صلابة: |
200-260 |
سماكة: |
حسب متطلبات العملاء |

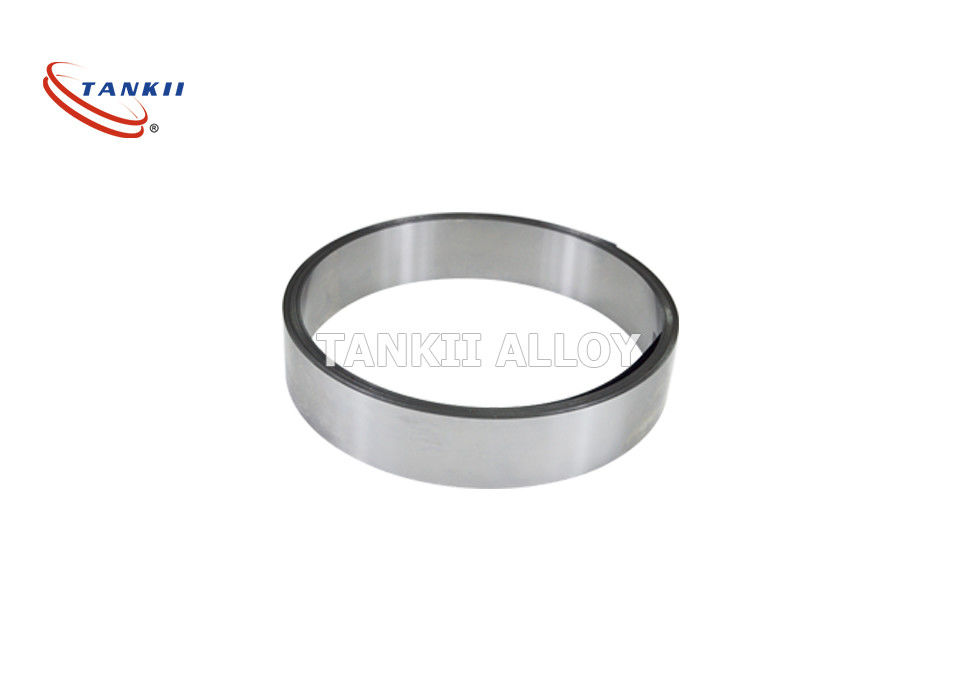

1Cr13Al4 FeCrAl سبيكة شريط مسطح مشرق / شريط عريض لاستخدام المقاومات
تم اختيار السبائك البرازية وسبائك النيكل والكروم لتكون المادة المقاومة للمقاومات المدمجة لأن سبائك النيكل والكروم تمتلك مقاومة كهربائية عالية تُستخدم على نطاق واسع لمقاومات الأغشية الرقيقة [1 ، 2].يمكن أن تصل مقاومة الألواح لأغشية سبائك النيكل والكروم المحتوية على 20٪ كروم إلى 2-3 كيلو أوم مع الحفاظ على ثبات جيد.يبلغ معامل درجة الحرارة 1 للمقاومة (TCR) لسبائك النيكل والكروم حوالي 110 جزء في المليون / درجة مئوية.عن طريق خلط كمية صغيرة من السيليكون والألمنيوم مع النيكل والكروم ، تم تحسين استقرار درجة الحرارة بشكل أكبر.
تطبيق:
ستكون المقاومات المضمنة في لوحة الأسلاك المطبوعة عاملاً مساعدًا على تصغير الحزم ذات الموثوقية العالية والأداء الكهربائي المحسن.يؤدي دمج وظائف المقاوم في الركيزة المصفحة إلى تحرير مساحة سطح PWB التي تستهلكها المكونات المنفصلة ، مما يتيح زيادة وظائف الجهاز عن طريق وضع مكونات أكثر نشاطًا.تمتلك سبائك النيكل والكروم مقاومة كهربائية عالية ، مما يجعلها عملية للاستخدام في مجموعة متنوعة من التطبيقات.النيكل والكروم مخلوطان بالسيليكون والألمنيوم لتحسين ثبات درجة الحرارة وتقليل المعامل الحراري للمقاومة.تم ترسيب طبقة مقاومة رقيقة تعتمد على سبائك النيكل والكروم بشكل مستمر على لفات من رقائق النحاس لإنشاء مادة لتطبيقات المقاومة المدمجة.يمكن حفر الطبقة الرقيقة المقاومة المحصورة بين النحاس والصفائح بشكل انتقائي لتشكيل مقاومات منفصلة.المواد الكيميائية المستخدمة في التنميش شائعة في عمليات إنتاج PWB.من خلال التحكم في سمك السبائك ، قيم مقاومة الألواح من 25 إلى 250 أوم / قدم مربع.تم الحصول عليهم.سيقارن هذا البحث مادتين من النيكل والكروم في منهجيات النقش ، والتوحيد ، ومعالجة الطاقة ، والأداء الحراري ، والالتصاق ، ودقة الحفر.
| اسم العلامة التجارية | 1Cr13Al4 | 0Cr25Al5 | 0 كر 21 | 0Cr23Al5 | 0 كر 21 | 0Cr21Al6Nb | 0Cr27Al7Mo2 | |
| التركيب الكيميائي الرئيسي٪ | سجل تجاري | 12.0-15.0 | 23.0 - 26.0 | 19.0-22.0 | 22.5-24.5 | 18.0-21.0 | 21.0-23.0 | 26.5-27.8 |
| ال | 4.0-6.0 | 4.5-6.5 | 5.0-7.0 | 4.2-5.0 | 3.0-4.2 | 5.0-7.0 | 6.0-7.0 | |
| إعادة | مناسب كمية |
مناسب كمية |
مناسب كمية |
مناسب كمية |
مناسب كمية |
مناسب كمية |
مناسب كمية |
|
| الحديد | راحة | راحة | راحة | راحة | راحة | راحة | راحة | |
| ملحوظة 0.5 | مو1.8-2.2 | |||||||
| ماكس مستمر درجة حرارة الخدمة عنصر (C) |
950 | 1250 | 1250 | 1250 | 1100 | 1350 | 1400 | |
| المقاومة النوعية ميكرومتر ، 20 درجة مئوية |
1.25 | 1.42 | 1.42 | 1.35 | 1.23 | 1.45 | 1.53 | |
| كثافة (ز / سم 3) |
7.4 | 7.10 | 7.16 | 7.25 | 7.35 | 7.10 | 7.10 | |
| حراري التوصيل كيلوجول / م · ك |
52.7 | 46.1 | 63.2 | 60.2 | 46.9 | 46.1 | 45.2 | |
| معامل توسيع الخطوط α × 10-6 / درجة مئوية |
15.4 | 16.0 | 14.7 | 15.0 | 13.5 | 16.0 | 16.0 | |
| نقطة الانصهار ج | 1450 | 1500 | 1500 | 1500 | 1500 | 1510 | 1520 | |
| قوة الشد مبا |
580-680 | 630-780 | 630-780 | 630-780 | 600-700 | 650-800 | 680-830 | |
| استطالة في تمزق ٪ |
> 16 | > 12 | > 12 | > 12 | > 12 | > 12 | > 10 | |
| تباين منطقة ٪ |
65-75 | 60-75 | 65-75 | 65-75 | 65-75 | 65-75 | 65-75 | |
| كرر الانحناء التردد (F / R) |
> 5 | > 5 | > 5 | > 5 | > 5 | > 5 | > 5 | |
| صلابة (HB) | 200-260 | 200-260 | 200-260 | 200-260 | 200-260 | 200-260 | 200-260 | |
| ميكروغرافي بناء |
الفريت | الفريت | الفريت | الفريت | الفريت | الفريت | الفريت | |
| مغناطيسي الخصائص |
مغناطيسي | مغناطيسي | مغناطيسي | مغناطيسي | مغناطيسي | مغناطيسي | مغناطيسي | |
