تفاصيل المنتج
مكان المنشأ: شنغهاي، الصين
اسم العلامة التجارية: TANKII
إصدار الشهادات: ISO9001 SGS
رقم الموديل: Ni76Cr2Cu5
شروط الدفع والشحن
الحد الأدنى لكمية: 100 كغ
الأسعار: negotiable
تفاصيل التغليف: بكرة + كرتون + حالة Wooned
وقت التسليم: 7-20 يومًا
شروط الدفع: L / C ، T / T ، ويسترن يونيون
القدرة على العرض: 100 طن شهريا
مادة: |
Ni76Cr2Cu5 |
قطر الدائرة: |
0.02-5.00 ملم |
كثافة: |
8.60 جم / سم 3 |
المقاومة: |
0.55 |
كوري بوينت: |
400 ج |
شكل: |
سلك ، قضيب ، شريط |
رمز النظام المنسق: |
75052200 |
استطالة: |
2٪ -40٪ |
مادة: |
Ni76Cr2Cu5 |
قطر الدائرة: |
0.02-5.00 ملم |
كثافة: |
8.60 جم / سم 3 |
المقاومة: |
0.55 |
كوري بوينت: |
400 ج |
شكل: |
سلك ، قضيب ، شريط |
رمز النظام المنسق: |
75052200 |
استطالة: |
2٪ -40٪ |

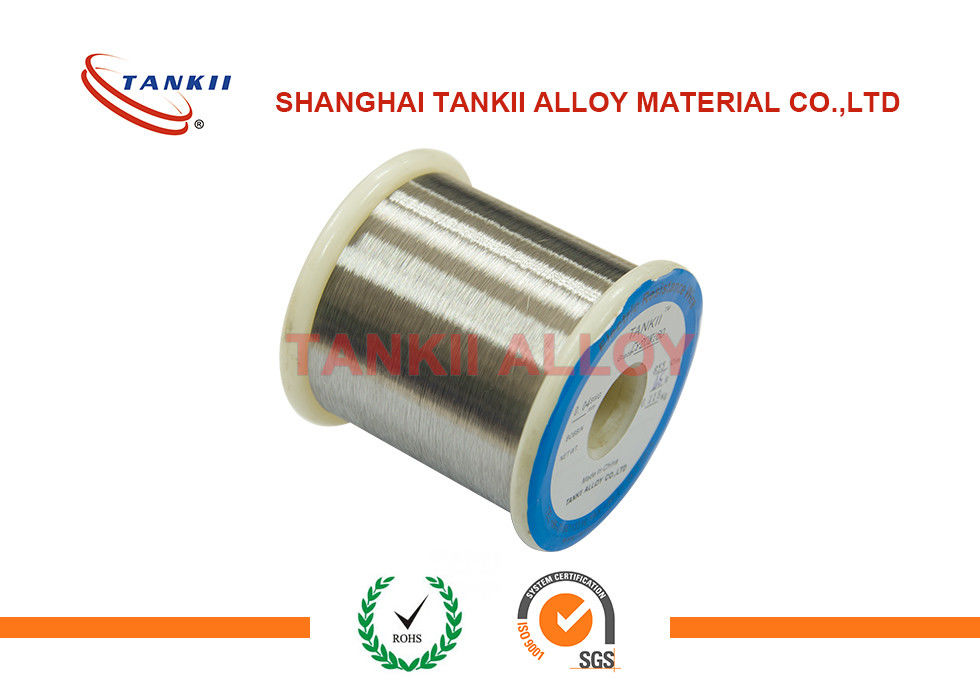

Permalloy 1j76 Ni76Cr2Cu5 E11a سلك سبيكة مغناطيسي ناعم عالي النفاذية
1J76 (سبيكة مغناطيسية ناعمة)
1J76 عبارة عن سبيكة مغناطيسية من النيكل والحديد ، تحتوي على حوالي 80٪ من النيكل و 20٪ من الحديد.اخترعها الفيزيائي جوستاف إلمن عام 1914 في معامل بيل للهاتف ،
تشتهر بنفاذية مغناطيسية عالية جدًا ، مما يجعلها مفيدة كمواد أساسية مغناطيسية في المعدات الكهربائية والإلكترونية ، وكذلك في التدريع المغناطيسي لمنع المجالات المغناطيسية.عادةً ما يكون لسبائك بيرمالوي التجارية نفاذية نسبية تبلغ حوالي 100000 ، مقارنة بعدة آلاف للصلب العادي.
بالإضافة إلى النفاذية العالية ، فإن خواصه المغناطيسية الأخرى تتمثل في قهر منخفض ، وتضيق مغناطيسي قريب من الصفر ، ومقاومة مغناطيسية متباينة الخواص.يعد التقلص المغناطيسي المنخفض أمرًا بالغ الأهمية للتطبيقات الصناعية ، مما يسمح باستخدامه في الأغشية الرقيقة حيث قد تتسبب الضغوط المتغيرة في حدوث تباين كبير بشكل مدمر في الخصائص المغناطيسية.
يمكن أن تختلف المقاومة الكهربائية لـ Permalloy بنسبة 5٪ اعتمادًا على قوة واتجاه المجال المغناطيسي المطبق.عادةً ما يكون للـ Permalloys بنية بلورية مكعبة مركزية للوجه مع ثابت شعرية يبلغ حوالي 0.355 نانومتر بالقرب من تركيز نيكل بنسبة 80٪.
من عيوب Permalloy أنها ليست مطيلة جدًا أو قابلة للتطبيق ، لذا فإن التطبيقات التي تتطلب أشكالًا متقنة ، مثل الدروع المغناطيسية ، مصنوعة من سبائك أخرى عالية النفاذية مثل معدن mu.يستخدم Permalloy في تصفيح المحولات ورؤوس التسجيل المغناطيسية.
1J76 يستخدم على نطاق واسع في الصناعة الإلكترونية الراديوية ، والأدوات الدقيقة ، والتحكم عن بعد ونظام التحكم الآلي.
التركيب الطبيعي٪
| ني | 75 ~ 76.5 | الحديد | بال. | مينيسوتا | 0.3 ~ 0.6 | سي | 0.15 ~ 0.3 |
| مو | - | النحاس | 4.8 ~ 5.2 | سجل تجاري | 1.8 ~ 2.2 | ||
| ج | ≤0.03 | ص | ≤0.02 | س | ≤0.02 |
الخصائص الميكانيكية النموذجية
| قوة الغلة | قوة الشد | استطالة |
| الآلام والكروب الذهنية | الآلام والكروب الذهنية | ٪ |
| 980 | 1030 | 3 ~ 50 |
الخصائص الفيزيائية النموذجية
| الكثافة (جم / سم 3) | 8.6 |
| المقاومة الكهربائية عند 20 درجة مئوية (أوم * مم 2 / م) | 0.55 |
| معامل التمدد الخطي (20 درجة مئوية ~ 200 درجة مئوية) X10-6 / درجة مئوية | 10.3 ~ 11.5 |
| معامل التشبع للتضيق المغناطيسي λθ / 10-6 | 2.4 |
| كوري بوينت Tc / C | 400 |
الخواص المغناطيسية للسبائك ذات النفاذية العالية في المجالات الضعيفة |
|||||||
| 1J76 | النفاذية الأولية | أقصى نفاذية | القوة القهرية | كثافة الحث المغناطيسي التشبع | |||
| شريط / صاج ملفوف على البارد. سمك ، مم |
μ0.08 / (م ح / م) | ميكرومتر / (م ح / م) | هك / (أ / م) | بكالوريوس / ت | |||
| ≥ | ≤ | ||||||
| 0.01 ملم | 17.5 | 87.5 | 5.6 | 0.75 |
|||
| 0.1 ~ 0.19 ملم | 25.0 | 162.5 | 2.4 | ||||
| 0.2 ~ 0.34 ملم | 28.0 | 225.0 | 1.6 | ||||
| 0.35 ~ 1.0 ملم | 30.0 | 250.0 | 1.6 | ||||
| 1.1 ~ 2.5 ملم | 27.5 | 225.0 | 1.6 | ||||
| 2.6 ~ 3.0 ملم | 26.3 | 187.5 | 2.0 | ||||
| سلك مسحوب على البارد | |||||||
| 0.1 ملم | 6.3 | 50 | 6.4 | ||||
| شريط | |||||||
| 8-100 ملم | 25 | 100 | 3.2 | ||||
| طريقة المعالجة الحرارية 1J76 | |
| تلدين وسائل الإعلام | فراغ مع ضغط متبقي لا يزيد عن 0.1 باسكال ، هيدروجين بنقطة تكثف لا تزيد عن ناقص 40 درجة مئوية. |
| درجة حرارة التسخين ومعدلها | 1100 ~ 1150 درجة مئوية |
| عقد الوقت | 3 ~ 6 |
| معدل التبريد | مع تبريد 100 ~ 200 درجة مئوية / ساعة إلى 600 درجة مئوية ، يتم تبريده بسرعة إلى 300 درجة مئوية |
أسلوب التوريد
| اسم السبائك | نوع | البعد | ||
| 1J76 | الأسلاك | D = 0.1 ~ 8 مم | ||
| 1J76 | قطاع | W = 8 ~ 390 مم | T = 0.3 مم | |
| 1J76 | رقائق | W = 10 ~ 100 مم | T = 0.01 ~ 0.1 | |
| 1J76 | شريط | ضياء = 8 ~ 100 مم | L = 50 ~ 1000 | |
