تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: TANKII
إصدار الشهادات: ISO
رقم الموديل: Constantan
شروط الدفع والشحن
الحد الأدنى لكمية: 20 كجم
تفاصيل التغليف: الشريط / سلك / قطر الشريط 0.005mm-1.0mm التعبئة في التخزين المؤقت ، كبيرة من 1.50mm التعبئة في الملف
شروط الدفع: مؤسسة ويسترن يونيون، T/T، خطاب الاعتماد
القدرة على العرض: 20،000kg / أسبوع
دولة: |
لينة annealled أو الثابت |
العرض عينة: |
العرض عينة صغيرة متاحة |
نموذج رقم:: |
constantan |
التركيب الكيميائي: |
: Cu، Mn، Ni |
المواد العازلة: |
: العارية |
تطبيق: |
: مقاومة |
دولة: |
لينة annealled أو الثابت |
العرض عينة: |
العرض عينة صغيرة متاحة |
نموذج رقم:: |
constantan |
التركيب الكيميائي: |
: Cu، Mn، Ni |
المواد العازلة: |
: العارية |
تطبيق: |
: مقاومة |
2. وصف المنتج
كونستانتان هو سبيكة من النحاس والنيكل تحتوي على كميات صغيرة محددة من العناصر الإضافية لتحقيق قيم دقيقة لمعامل درجة الحرارة للمقاومة. يؤدي التحكم الدقيق في ممارسات الذوبان والتحويل إلى مستوى منخفض جدًا من الثقوب عند سماكة رقيقة جدًا. يتم استخدام سبيكة على نطاق واسع لمقاومة احباط والمقاييس الاجهاد.
المحتوى الكيميائي ،٪
ني | مليون | الحديد | سي | النحاس | آخر | التوجيه ROHS | |||
القرص المضغوط | برميل | زئبق | كر | ||||||
40 | 1.50٪ | - | - | بال | - | ND | ND | ND | ND |
الخصائص الميكانيكية
أقصى درجة خدمة مستمرة | 400 ℃ |
المقاومة عند 20 ℃ | 0.48 ± 3٪ أوم mm2 / m |
كثافة | 8.9 جم / سم 3 |
توصيل حراري | -6 (ماكس) |
نقطة الانصهار | 1280 ℃ |
قوة الشد ، N / mm2 صلب ، لينة | 340 ~ 535 ميجا باسكال |
قوة الشد ، N / mm3 المدرفلة على البارد | 680 ~ 1070 ميجا باسكال |
استطالة (يصلب) | 25٪ (الحد الأدنى) |
استطالة (المدرفلة على البارد) | ≥Min) 2٪ (الحد الأدنى) |
EMF مقابل Cu، μV / ºC (0 ~ 100ºC) | -43 |
هيكل ميكروغرافي | الأوستينيت |
خاصية مغناطيسية | عدم |
TCR | -40 ~ + 40 |
الاسم التجاري لدولة قسنطينة:
Cuprothal، Alloy 294، Cuprothal 294، Nico، MWS-294، Cupron، Copel، Alloy 45،
Neumrology، Advance، CuNi 102، Cu-Ni 44، Konstantan

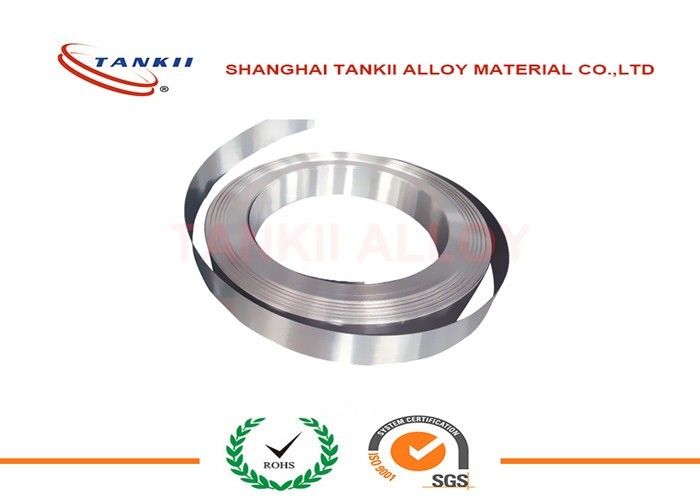

سبائك مقاومة- Constantan الأحجام / قدرات المزاج
1؛ الشرط: مشرق ، صلب ، لينة
2. قطر السلك 0.02mm-1.0mm التعبئة في التخزين المؤقت ، كبيرة من 1.0 مم التعبئة في الملف
3؛ قضيب ، شريط القطر 1mm-30mm
(4)؛ شريط: سمك 0.05mm-7mm ، العرض 1mm-280mm
سلسلة المقاومة:
Charac t eristic | المقاومية (200C μΩ .m) | Max.working درجة الحرارة (0 درجة مئوية) | الشد قوة (الأم) | ذوبان نقطة (0C) | كثافة (جم / سم 3) | TCR x10-6 / 0C (20 ~ 600 0C) | EMF مقابل Cu ( μ V / 0C) (0 ~ 100 درجة مئوية) |
أشابة Nomenc lature | |||||||
NC003 (CuNi1) | 0.03 | 200 | 210 | 1085 | 8.9 | <100 | -8 |
NC005 (CuNi2) | 0.05 | 200 | 220 | 1090 | 8.9 | <120 | -12 |
NC010 (CuNi6) | 0.1 | 220 | 250 | 1095 | 8.9 | <60 | -18 |
NC012 (CuNi8) | 0.12 | 250 | 270 | 1097 | 8.9 | <57 | -22 |
NC015 (CuNi10) | 0.15 | 250 | 290 | 1100 | 8.9 | <50 | -25 |
NC020 (CuNi14) | 0.2 | 300 | 310 | 1115 | 8.9 | <30 | -28 |
NC025 (CuNi19) | 0.25 | 300 | 340 | 1135 | 8.9 | <25 | -32 |
NC030 (CuNi23) | 0.3 | 300 | 350 | 1150 | 8.9 | <16 | -34 |
NC035 (CuNi30) | 0.35 | 350 | 400 | 1170 | 8.9 | <10 | -37 |
NC040 (CuNi34) | 0.4 | 350 | 400 | 1180 | 8.9 | 0 | -39 |
NC050 (CuNi44) | 0.5 | 400 | 420 | 1200 | 8.9 | <-6 | -43 |
