تفاصيل المنتج:
|
مواد: | قسنطينة | تكوين: | النحاس ني |
---|---|---|---|
شكل: | حلزوني / ربيع أو حسب طلب الجمارك | التوصيل: | عالي |
تطبيق: | عناصر تدفئة مكيف الهواء | نطاق المقاومة: | 1-5 مللي أوم |
تسليط الضوء: | سبائك النيكل,سلك نيتشروم |

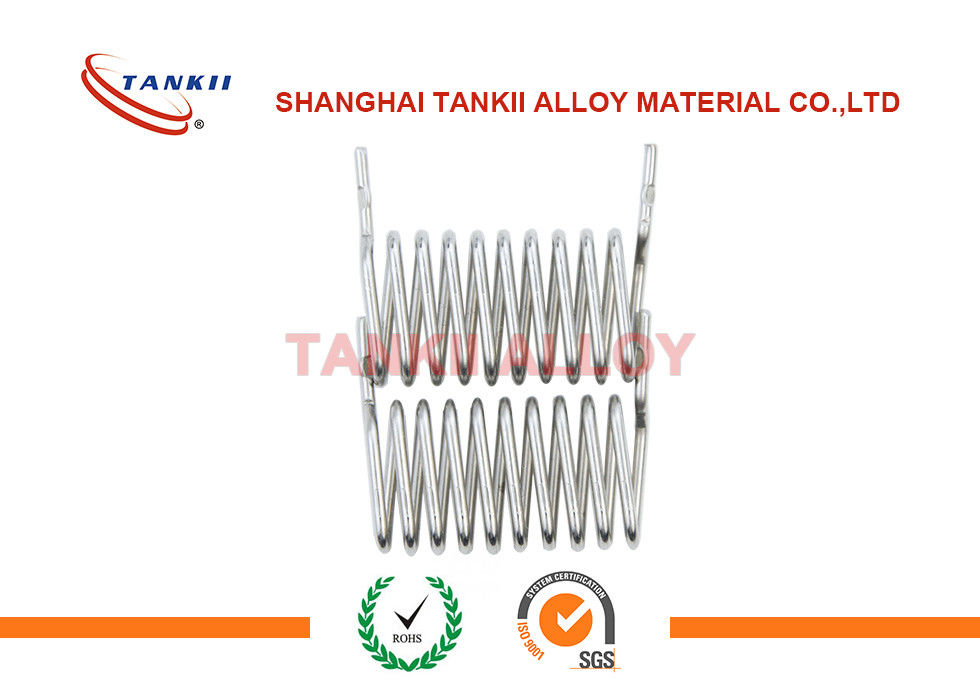

اللولب المقاوم الكهربائية نيكر سبيكة 1 - 5 Mohm لمكيفات الهواء عناصر التدفئة
1. المواد الوصف العام
كونستانتان هي سبيكة من النحاس والنيكل تعرف أيضاً باسم يوريكا ، و أدفانس ، و فيري . وعادة ما يتكون من 55 ٪ من النحاس و 45 ٪ من النيكل. ميزتها الرئيسية هي مقاومتها ، وهي ثابتة على نطاق واسع من درجات الحرارة. ومن المعروف أيضا السبائك الأخرى مع معاملات درجة حرارة منخفضة مماثلة ، مثل المنغنيز (Cu 86 Mn 12 Ni 2 ).
لقياس سلالات كبيرة جدا ، 5 ٪ (000 50 microstrian ) أو أعلى ، صلب constantan (P السبائك) هو المواد الشبكة التي يتم اختيارها عادة. قسطنطين في هذا الشكل سهل جدا . و ، في أطوال قياس 0.125 بوصة (3.2 ملم) وأطول ، يمكن أن تكون متوترة إلى> 20 ٪. ومع ذلك ، ينبغي ألا يغيب عن الأذهان أنه في ظل السلاسل الدورية العالية ، ستعرض سبيكة P بعض التغيرات المقاومة الدائمة مع كل دورة ، وتتسبب في تغير صفري مماثل في مقياس السلالة. بسبب هذه الخاصية ، والميل لفشل الشبكة المبكر مع الإجهاد المتكرر ، لا يوصى عادة باستخدام السبائك P لتطبيقات إجهاد الدورية. تتوفر سبيكة P مع أرقام STC من 08 و 40 للاستخدام على المعادن والبلاستيك ، على التوالي.
2. مقدمة الربيع والتطبيقات
لولب التواء الحلزوني ، أو المنبع ، في المنبه.
ربيع حالك. تحت الانضغاط ، تنزلق الملفات فوق بعضها البعض ، مما يمنحك وقتًا أطول للسفر.
الينابيع الحادة العمودي لخزان ستيوارت
الينابيع التوتر في جهاز ترديد خط مطوية.
يلتوي شريط الالتواء تحت الحمل
ورقة الربيع على شاحنة
يمكن تصنيف الينابيع اعتمادًا على كيفية تطبيق قوة التحميل عليها:
ربيع التوتر / التمديد - تم تصميم الزنبرك للتشغيل مع حمل توتر ، بحيث يمتد الربيع عند تطبيق الحمل عليه.
تم تصميم ضغط الربيع - للعمل مع حمل ضغط ، بحيث يصبح الربيع أقصر حيث يتم تطبيق الحمل عليه.
نواب التواء - على عكس الأنواع السابقة التي يكون فيها الحمل عبارة عن قوة محورية ، فإن الحمل المطبق على زنبرك الالتواء هو عزم دوران أو قوة ملتوية ، وتدور نهاية الزوايا من خلال زاوية عند تطبيق الحمل.
يبقى الحمل المدعوم بنابض ثابت كما هو طوال دورة الانعطاف.
نابض متغير - تختلف مقاومة اللولب للتحميل أثناء الضغط.
نابض صلابة متغيرة - يمكن أن تتغير مقاومة اللولب للتحميل ديناميكيًا على سبيل المثال من خلال نظام التحكم ، كما أن بعض أنواع هذه النوابض تختلف أيضًا طولها وبالتالي توفر قدرة تشغيلية أيضًا.
يمكن أيضًا تصنيفها وفقًا لشكلها:
ربيع مسطح - يتكون هذا النوع من الصلب الربيع المسطح.
نوابض مشبَّتة - يتم تصنيع هذا النوع من الزنبرك بواسطة مخزون شريط التشغيل مع مخرطة و / أو عملية طحن بدلاً من عملية اللف. نظرًا لأنه يتم تشكيله ، فقد يشتمل الربيع على ميزات بالإضافة إلى عنصر المرونة. يمكن إجراء النوابض الآلية في حالات الحمل النموذجية للضغط / التمديد ، التواء ، إلخ.
سيربنتين سبرينغ - وهو سلك متعرج من الأسلاك السميكة - غالبًا ما يستخدم في المفروشات / الأثاث الحديث.
3. التركيب الكيميائي والممتلكات الرئيسية من سبائك النحاس منخفضة المقاومة ني ني
PropertiesGrade | CuNi1 | CuNi2 | CuNi6 | CuNi8 | CuMn3 | CuNi10 | |
التركيب الكيميائي الرئيسي | ني | 1 | 2 | 6 | 8 | _ | 10 |
مليون | _ | _ | _ | _ | 3 | _ | |
النحاس | بال | بال | بال | بال | بال | بال | |
أقصى درجة حرارة الخدمة المستمرة (oC) | 200 | 200 | 200 | 250 | 200 | 250 | |
الحساسية عند 20 درجة مئوية (Ωmm2 / م) | 0.03 | 0.05 | 0.10 | 0.12 | 0.12 | 0.15 | |
الكثافة (ز / CM3) | 8.9 | 8.9 | 8.9 | 8.9 | 8.8 | 8.9 | |
الموصلية الحرارية (α × 10-6 / oC) | <100 | <120 | <60 | <57 | <38 | <50 | |
قوة الشد (ميغاباسكال) | ≥210 | ≥220 | ≥250 | ≥270 | ≥290 | ≥290 | |
EMF مقابل Cu (μV / oC) (0 ~ 100 درجة مئوية) | -8 | -12 | -12 | -22 | _ | -25 | |
نقطة الانصهار التقريبية (oC) | 1085 | 1090 | 1095 | 1097 | 1050 | 1100 | |
هيكل ميكروغرافي | الأوستينيت | الأوستينيت | الأوستينيت | الأوستينيت | الأوستينيت | الأوستينيت | |
خاصية مغناطيسية | عدم | عدم | عدم | عدم | عدم | عدم | |
PropertiesGrade | CuNi14 | CuNi19 | CuNi23 | CuNi30 | CuNi34 | CuNi44 | |
التركيب الكيميائي الرئيسي | ني | 14 | 19 | 23 | 30 | 34 | 44 |
مليون | 0.3 | 0.5 | 0.5 | 1.0 | 1.0 | 1.0 | |
النحاس | بال | بال | بال | بال | بال | بال | |
أقصى درجة حرارة الخدمة المستمرة (oC) | 300 | 300 | 300 | 350 | 350 | 400 | |
الحساسية عند 20 درجة مئوية (Ωmm2 / م) | 0.20 | 0.25 | 0.30 | 0.35 | 0.40 | 0.49 | |
الكثافة (ز / CM3) | 8.9 | 8.9 | 8.9 | 8.9 | 8.9 | 8.9 | |
الموصلية الحرارية (α × 10-6 / oC) | <30 | <25 | <16 | <10 | <0 | <-6 | |
قوة الشد (ميغاباسكال) | ≥310 | ≥340 | ≥350 | ≥400 | ≥400 | ≥420 | |
EMF مقابل Cu (μV / oC) (0 ~ 100 درجة مئوية) | -28 | -32 | -34 | -37 | -39 | -43 | |
نقطة الانصهار التقريبية (oC) | 1115 | 1135 | 1150 | 1170 | 1180 | 1280 | |
هيكل ميكروغرافي | الأوستينيت | الأوستينيت | الأوستينيت | الأوستينيت | الأوستينيت | الأوستينيت | |
خاصية مغناطيسية | عدم | عدم | عدم | عدم | عدم | عدم |
