تفاصيل المنتج
مكان المنشأ: شانغهاي، الصين
اسم العلامة التجارية: TANKII
إصدار الشهادات: ISO9001:2008
رقم الموديل: 6J40
شروط الدفع والشحن
الحد الأدنى لكمية: 50kg
الأسعار: To negotiate
تفاصيل التغليف: بكرة ، كارتون ، حالة الخشب الرقائقي كمتطلبات العملاء
وقت التسليم: 7-12 يوما
شروط الدفع: L/C, T/T, ويسترن يونيون, باي بال
القدرة على العرض: 200 + طن + MONTH
مواد: |
قسطنطين / مانجانين |
التركيب الكيميائي للسلك: |
Cu Ni / Cu Mn |
نوع: |
سلك معزول دائري |
مادة العزل: |
بوليستر أميد ، بوليستر |
تطبيق: |
أداة كهربائية ، ملف الجزء الكهربائي وهلم جرا |
صف دراسي: |
130،155،180،200،220 |
مواد: |
قسطنطين / مانجانين |
التركيب الكيميائي للسلك: |
Cu Ni / Cu Mn |
نوع: |
سلك معزول دائري |
مادة العزل: |
بوليستر أميد ، بوليستر |
تطبيق: |
أداة كهربائية ، ملف الجزء الكهربائي وهلم جرا |
صف دراسي: |
130،155،180،200،220 |

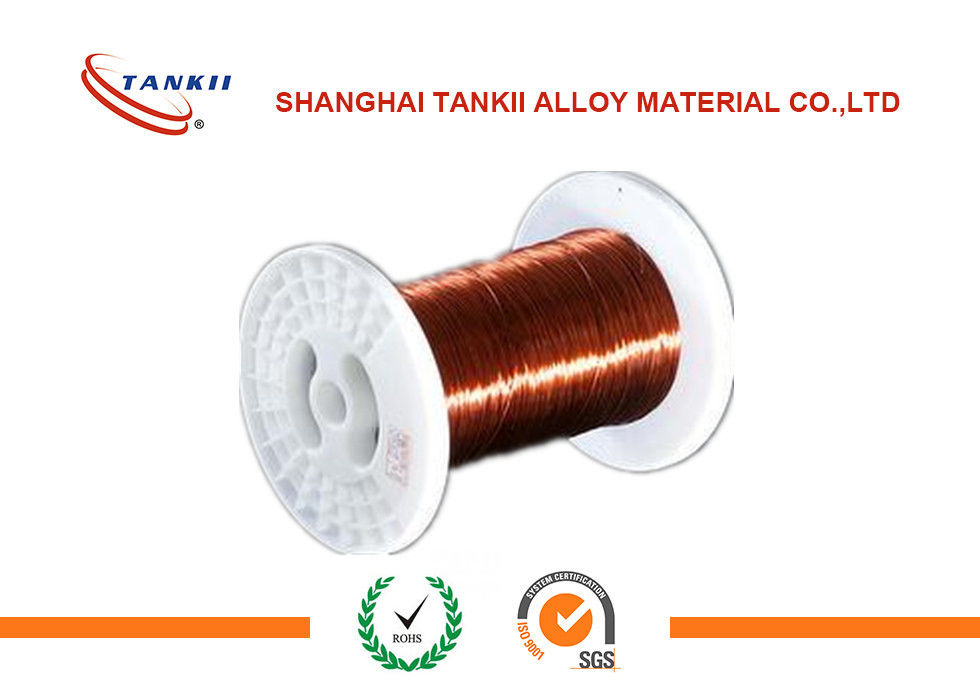

النحاس المستدير نيكر سبائك 180 فئة معزول الأسلاك النحاسية بالمينا
1. الوصف العام للمادة
1)
المنجانين عبارة عن سبيكة من 84٪ نحاس و 12٪ منجنيز و 4٪ نيكل.
تُستخدم أسلاك ورقاقات المنغنيز في تصنيع المقاومات ، خاصة تحويلة مقياس التيار ، بسبب معامل درجة الحرارة صفر تقريبًا للمقاومة والاستقرار على المدى الطويل.عملت العديد من مقاومات Manganin كمعيار قانوني للأوم في الولايات المتحدة من عام 1901 إلى عام 1990. يستخدم سلك Manganin أيضًا كموصل كهربائي في الأنظمة المبردة ، مما يقلل من انتقال الحرارة بين النقاط التي تحتاج إلى توصيلات كهربائية.
يستخدم المنجانين أيضًا في مقاييس لدراسات موجات الصدمة عالية الضغط (مثل تلك الناتجة عن انفجار المتفجرات) نظرًا لانخفاض مستوى التواء لكن حساسية الضغط الهيدروستاتيكي عالية.
2)
قسنطينة هو سبائك النحاس والنيكلالمعروف أيضًا باسم يوريكاو تقدمو و العبارة.يتكون عادة من 55٪ نحاس و 45٪ نيكل. السمة الرئيسية لها هي مقاومتها، وهو ثابت على نطاق واسع من درجات الحرارة.سبائك أخرى ذات معاملات درجات حرارة منخفضة مماثلةمعروفة ، مثل المنجانين(نحاس86مينيسوتا12ني2).
للقياسمن السلالات الكبيرة جدًا ، 5٪ (50000 ميكروستريان) أو أعلى ، ثابت صلب (سبيكة P) هو مادة الشبكة المختارة عادة.القسطنطينية في هذا الشكل جدامطيل؛وفي أطوال قياس 0.125 بوصة (3.2 مم) وأطول ، يمكن إجهادها إلى> 20٪.يجب أن يؤخذ في الاعتبار ، مع ذلك ، أنه في ظل السلالات الحلقية العالية ، ستظهر سبيكة P بعض التغيير الدائم في المقاومة مع كل دورة ، وتسببصفرتحول في مقياس الضغط.بسبب هذه الخاصية ، والميل إلى فشل الشبكة السابق لأوانه مع الإجهاد المتكرر ، لا يوصى عادةً باستخدام سبيكة P لتطبيقات الإجهاد الدوري.سبيكة P متوفرة بأرقام STC من 08 و 40 للاستخدام على المعادنوالبلاستيكعلى التوالي.
2. مقدمة وتطبيقات الأسلاك المطلية بالمينا
على الرغم من وصفه بأنه "مطلي بالمينا" ، فإن السلك المطلي بالمينا ليس في الواقع مغطى بطبقة من طلاء المينا أو بالمينا الزجاجية المصنوعة من مسحوق الزجاج المصهور.يستخدم سلك المغناطيس الحديث عادةً من طبقة إلى أربع طبقات (في حالة الأسلاك من النوع الرباعي الغشاء) لعزل غشاء بوليمر ، غالبًا من تكوينين مختلفين ، لتوفير طبقة عازلة صلبة ومستمرة.تستخدم أفلام عزل الأسلاك المغناطيسية (بترتيب زيادة نطاق درجة الحرارة) البولي فينيل فورمار (فورمار) ، والبولي يوريثين ، والبوليميد ، والبولي أميد ، والبوليستر ، والبوليستر-بوليميد ، والبولي أميد- بوليميد (أو الأميد-إيميد) ، والبوليميد.السلك المغناطيسي المعزول من البوليميد قادر على العمل عند درجة حرارة تصل إلى 250 درجة مئوية.غالبًا ما يتم زيادة عزل السلك المغناطيسي المربع أو المستطيل السميك عن طريق لفه بشريط بوليميد عالي الحرارة أو شريط من الألياف الزجاجية ، وغالبًا ما يتم تشريب اللفات المكتملة بالورنيش العازل لتحسين قوة العزل والموثوقية طويلة الأجل لللف.
يتم لف الملفات ذاتية الدعم بسلك مغطى بطبقتين على الأقل ، يكون الجزء الخارجي من البلاستيك الحراري الذي يربط المنعطفات معًا عند تسخينها.
أنواع أخرى من العزل مثل خيوط الألياف الزجاجية مع الورنيش ، ورق الأراميد ، ورق الكرافت ، الميكا ، وأغشية البوليستر تستخدم أيضًا على نطاق واسع في جميع أنحاء العالم لتطبيقات مختلفة مثل المحولات والمفاعلات.في قطاع الصوت ، يمكن العثور على سلك من الفضة ، والعديد من العوازل الأخرى ، مثل القطن (الذي يتخلل أحيانًا نوع من عامل التخثر / مثخن ، مثل شمع العسل) و polytetrafluoroethylene (PTFE).تضمنت مواد العزل القديمة القطن أو الورق أو الحرير ، ولكنها مفيدة فقط للتطبيقات ذات درجات الحرارة المنخفضة (حتى 105 درجة مئوية).
لسهولة التصنيع ، تحتوي بعض الأسلاك المغناطيسية ذات درجة الحرارة المنخفضة على عزل يمكن إزالته عن طريق حرارة اللحام. هذا يعني أنه يمكن إجراء التوصيلات الكهربائية في النهايات دون نزع العزل أولاً.
3-التركيب الكيميائي والممتلكات الرئيسية لسبائك النحاس النيكل منخفض المقاومة
الخصائص |
CuNi1 |
CuNi2 |
CuNi6 |
CuNi8 |
CuMn3 |
CuNi10 |
|
التركيب الكيميائي الرئيسي |
ني |
1 |
2 |
6 |
8 |
_ |
10 |
مينيسوتا |
_ |
_ |
_ |
_ |
3 |
_ |
|
النحاس |
بال |
بال |
بال |
بال |
بال |
بال |
|
أقصى درجة حرارة خدمة مستمرة (درجة مئوية) |
200 |
200 |
200 |
250 |
200 |
250 |
|
المقاومة عند 20 درجة مئوية (Ωmm2 / م) |
0.03 |
0.05 |
0.10 |
0.12 |
0.12 |
0.15 |
|
الكثافة (جم / سم 3) |
8.9 |
8.9 |
8.9 |
8.9 |
8.8 |
8.9 |
|
الموصلية الحرارية (α × 10-6 / درجة مئوية) |
<100 |
<120 |
<60 |
<57 |
<38 |
<50 |
|
قوة الشد (الأم) |
≥210 |
≥220 |
≥ 250 |
≥270 |
≥ 290 |
≥ 290 |
|
EMF مقابل النحاس (μV / درجة مئوية) (0 ~ 100 درجة مئوية) |
-8 |
-12 |
-12 |
-22 |
_ |
-25 |
|
نقطة الانصهار التقريبية (درجة مئوية) |
1085 |
1090 |
1095 |
1097 |
1050 |
1100 |
|
هيكل ميكروغرافي |
الأوستينيت |
الأوستينيت |
الأوستينيت |
الأوستينيت |
الأوستينيت |
الأوستينيت |
|
خاصية مغناطيسية |
عدم |
عدم |
عدم |
عدم |
عدم |
عدم |
|
الخصائص |
CuNi14 |
CuNi19 |
كوين 23 |
كوني 30 |
كوني 34 |
CuNi44 |
|
التركيب الكيميائي الرئيسي |
ني |
14 |
19 |
23 |
30 |
34 |
44 |
مينيسوتا |
0.3 |
0.5 |
0.5 |
1.0 |
1.0 |
1.0 |
|
النحاس |
بال |
بال |
بال |
بال |
بال |
بال |
|
أقصى درجة حرارة خدمة مستمرة (درجة مئوية) |
300 |
300 |
300 |
350 |
350 |
400 |
|
المقاومة عند 20 درجة مئوية (Ωmm2 / م) |
0.20 |
0.25 |
0.30 |
0.35 |
0.40 |
0.49 |
|
الكثافة (جم / سم 3) |
8.9 |
8.9 |
8.9 |
8.9 |
8.9 |
8.9 |
|
الموصلية الحرارية (α × 10-6 / درجة مئوية) |
<30 |
<25 |
<16 |
<10 |
<0 |
<-6 |
|
قوة الشد (الأم) |
≥310 |
340 |
≥350 |
≥400 |
≥400 |
≥420 |
|
EMF مقابل النحاس (μV / درجة مئوية) (0 ~ 100 درجة مئوية) |
-28 |
-32 |
-34 |
-37 |
-39 |
-43 |
|
نقطة الانصهار التقريبية (درجة مئوية) |
1115 |
1135 |
1150 |
1170 |
1180 |
1280 |
|
هيكل ميكروغرافي |
الأوستينيت |
الأوستينيت |
الأوستينيت |
الأوستينيت |
الأوستينيت |
الأوستينيت |
|
خاصية مغناطيسية |
عدم |
عدم |
عدم |
عدم |
عدم |
عدم |
