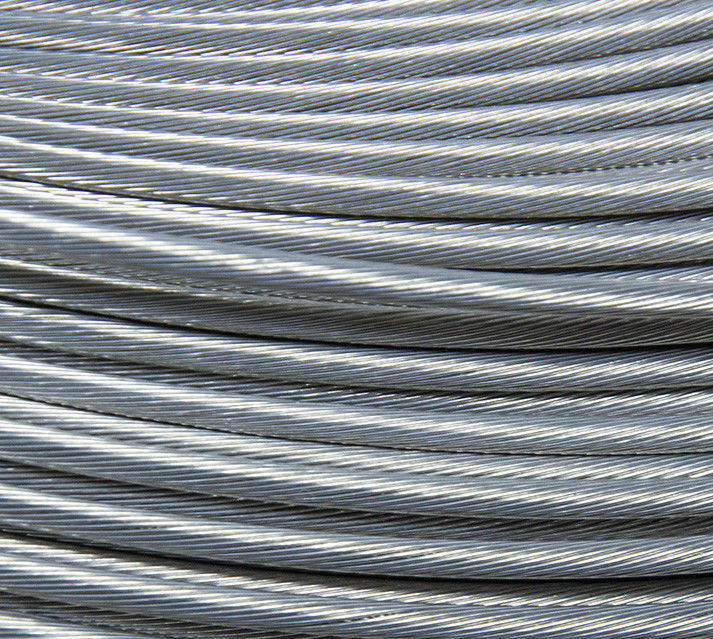

37 × 0.38 سبيكة نيكر الذين تقطعت بهم السبل / سلك نيتشروم لفائف مع سطح مشرق على التوالي

37 * 0.38 سلك مجدول / لفائف سلك نيتشروم مع سطح لامع مستقيم

وصف تفصيلي للأسلاك المجدولة:

السلك المجدول متعدد الاستخدامات للغاية ويستخدم في عدد من التطبيقات الصناعية والتجارية والاستهلاكية.بينما تتطلب بعض التطبيقات أسلاكًا وكابلات موصلة صلبة ، غالبًا ما يُفضل الأسلاك المجدولة نظرًا لدرجة المرونة التي تتمتع بها.

تُستخدم الكابلات والأسلاك التي تقطعت بها السبل بكثافة في الصناعات التي تتطلب قدرًا كبيرًا من الرفع والدعم والتوتر مثل الصناعات الفضائية والسيارات والاتصالات والكيماويات والإلكترونيات والدفاع والأمن والصناعات الطبية.لتلائم احتياجات هذه الصناعات وأكثر من ذلك ، أصبحت الحبال المجدولة متخصصة بشكل متزايد.إذا كان غير مؤكد ، يجب استشارة موردي الحبال السلكية من أجل اختيار السلك المناسب وتجنب الأعطال الميكانيكية الخطيرة والمكلفة.

يتم تحديد الأسلاك التي تقطعت بهم السبل من خلال سرد كل من عدد الخيوط وكمية الأسلاك لكل حبلا على التوالي بالإضافة إلى وضع الحبل وميله.يمكن أن تمتد رموز التعريف أيضًا لتشمل تفاصيل مثل النوع الأساسي وحد عبء العمل وغير ذلك ، المدرجة في شكل مختصر.

تعتبر الوصلات ، والمثبتات ، والتجهيزات ، والأجهزة الأخرى المتصلة بالسلك المجدول مهمة أيضًا لأنها توفر درجات مختلفة من تعدد استخدامات الأسلاك من حيث منع الشجار والاتصال.

عدد الخيوط

كلما زاد عدد خيوط السلك الفردية في حزمة الأسلاك ، أصبح السلك أكثر مرونة ومقاومة للتواء ومقاومة للكسر وأقوى.ومع ذلك ، فإن المزيد من الخيوط يزيد من تعقيد التصنيع وتكلفته.

لأسباب هندسية ، فإن أقل عدد من الخيوط التي يمكن رؤيتها عادة هو 7: واحد في المنتصف ، مع 6 محاطة به على اتصال وثيق.المستوى التالي للأعلى هو 19 ، وهي طبقة أخرى من 12 جدلاً فوق 7. بعد ذلك يختلف العدد ، لكن 37 و 49 شائعان ، ثم في النطاق 70 إلى 100 (لم يعد الرقم دقيقًا).توجد أرقام أكبر من ذلك عادةً في الكابلات الكبيرة جدًا.

بالنسبة للتطبيق حيث يتحرك السلك ، يكون الرقم 19 هو أقل ما يجب استخدامه (يجب استخدام 7 فقط في التطبيقات التي يتم فيها وضع السلك ثم لا يتحرك) ، و 49 أفضل بكثير.بالنسبة للتطبيقات ذات الحركة المتكررة المستمرة ، مثل روبوتات التجميع وأسلاك سماعة الرأس ، فإن 70 إلى 100 إلزامي.

بالنسبة للتطبيقات التي تحتاج إلى مزيد من المرونة ، يتم استخدام المزيد من الخيوط (كابلات اللحام هي المثال المعتاد ، ولكن أيضًا أي تطبيق يحتاج إلى نقل الأسلاك في مناطق ضيقة).أحد الأمثلة على ذلك هو سلك 2/0 مصنوع من 5292 ضفيرة من سلك قياس # 36.يتم تنظيم الخيوط من خلال إنشاء حزمة من 7 خيوط أولاً.ثم يتم تجميع 7 من هذه الحزم معًا في حزم فائقة.أخيرًا ، يتم استخدام 108 حزمة فائقة لتصنيع الكابل النهائي.يتم لف كل مجموعة من الأسلاك في لولب بحيث عند ثني السلك ، يتحرك جزء الحزمة الممتدة حول اللولب إلى جزء مضغوط للسماح للسلك بضغط أقل.

مثل حبل السلك ، يحتوي السلك المجدول على ثلاثة عناصر أساسية: خيوط سلكية وخيوط ونوى.

المكونات الأولى هي قضبان معدنية مسحوبة على البارد ذات قطر صغير نسبيًا مقارنة بالحبل ككل.

هذه الخيوط ملتوية أو مضفرة معًا لتشكيل حبلا أو تجميعًا من الأسلاك.قد تتكون الخيوط من عدد قليل يصل إلى اثنين أو عدة عشرات من الخيوط اعتمادًا على الاستخدام المقصود للمنتج النهائي.

اللب هو العنصر الذي يتم لف الخيوط حوله بنمط حلزوني.يمكن أن تكون النوى مصنوعة من المعدن أو الألياف ويمكن وضع الخيوط حول القلب إما في اتجاه عقارب الساعة أو عكس اتجاه عقارب الساعة المعروف باسم الطبقة.

تعتبر المواد المختارة للأسلاك والخيوط والنوى حاسمة ويجب أن توفر القوة والمرونة ومقاومة التآكل المناسبة للاستخدام المقصود منها.تحظى الكابلات المصنوعة من الفولاذ المقاوم للصدأ بشعبية ، مثلها مثل عدد من أنواع الكابلات الفولاذية الأخرى ، لأنها توفر خصائص مرغوبة مثل القوة ومقاومة التآكل.

يمكن اختيار مواد أخرى مثل النحاس والألمنيوم بسبب توصيلها الكهربائي الجيد بينما يتم اختيار سبائك النيكل للمقاومة الكهربائية.

يتم اختيار المواد المحددة المستخدمة في بناء الأسلاك المجدولة فيما يتعلق بالتطبيق الذي سيتم استخدامه فيه.

تشمل الاعتبارات المهمة الأخرى القطر ، وصعوبة التسطيح ، ومقاومة درجة الحرارة ، ومتوسط ​​العمر الافتراضي.

يتكون السلك المجدول من عدد من الأسلاك الصغيرة المجمعة أو الملفوفة معًا لتشكيل موصل أكبر.السلك المجدول أكثر مرونة من السلك الصلب لنفس مساحة المقطع العرضي الكلية.يتم استخدام الأسلاك المجدولة عند الحاجة إلى مقاومة أعلى للتعب المعدني.تتضمن مثل هذه الحالات الوصلات بين لوحات الدوائر في أجهزة لوحة الدوائر المطبوعة المتعددة ، حيث تؤدي صلابة السلك الصلب إلى إجهاد شديد نتيجة الحركة أثناء التجميع أو الخدمة ؛أسلاك خط التيار المتردد للأجهزة ؛كبلات الآلات الموسيقيةكبلات فأرة الكمبيوتركابلات اللحام الكهربائي.كابلات التحكم التي تربط أجزاء الماكينة المتحركة ؛كابلات آلة التعدينكبلات آلة زائدةوالعديد من الآخرين.

عند الترددات العالية ، ينتقل التيار بالقرب من سطح السلك بسبب تأثير الجلد، مما يؤدي إلى زيادة فقد الطاقة في السلك.قد يبدو أن السلك الذي تقطعت به السبل يقلل من هذا التأثير ، نظرًا لأن مساحة السطح الإجمالية للخيوط أكبر من مساحة سطح السلك الصلب المكافئ ، لكن السلك العادي الذي تقطعت به السبل لا يقلل من تأثير الجلد لأن جميع الخيوط تقصر بعضها ببعض وتتصرف كموصل واحد.سيكون للسلك المجدول مقاومة أعلى من السلك الصلب من نفس القطر لأن المقطع العرضي للسلك المجدول ليس كله نحاس ؛هناك فجوات لا مفر منها بين الجدائل (هذه هي مشكلة تعبئة الدائرة للدوائر داخل الدائرة).يقال إن السلك المجدول الذي له نفس المقطع العرضي للموصل مثل السلك الصلب له نفس المقياس المكافئ ويكون دائمًا بقطر أكبر.

ومع ذلك ، بالنسبة للعديد من التطبيقات عالية التردد ، تأثير القربأكثر شدة من تأثير الجلد ، وفي بعض الحالات المحدودة ، يمكن أن تقلل الأسلاك المجدولة البسيطة من تأثير القرب.للحصول على أداء أفضل عند الترددات العالية ، يمكن استخدام سلك litz ، الذي يحتوي على خيوط فردية معزولة وملتوية في أنماط خاصة.
