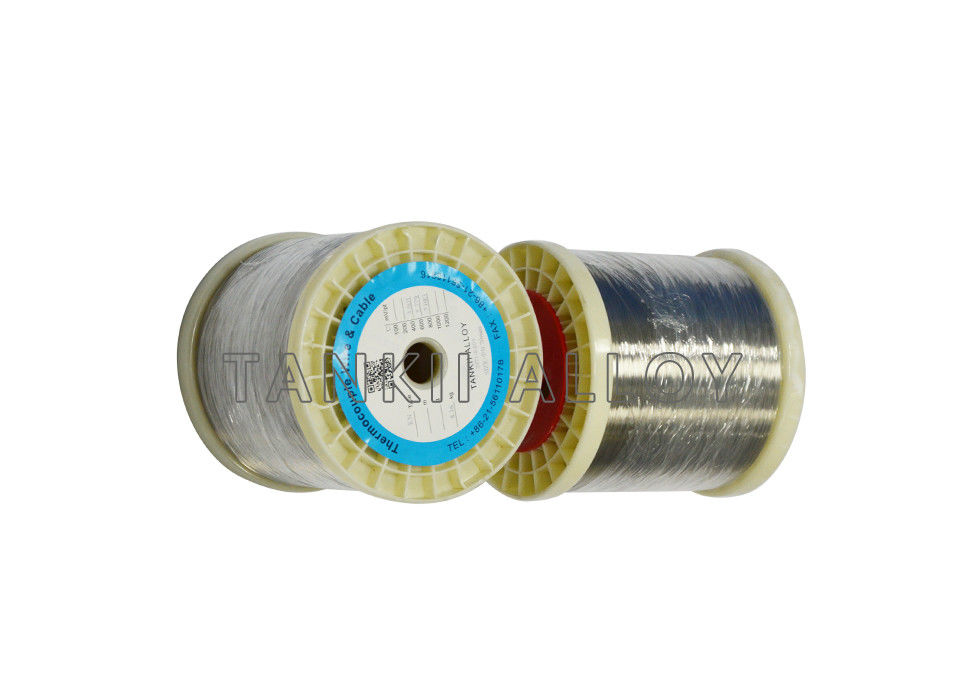

ISO9001 عالية الدقة الأسلاك العارية الحرارية كابل تعويض الحرارية

يجد السلك العاري المزدوج الحراري NiCr NiSi (النوع K) الاستخدام الأوسع في جميع الازدواج الحراري للمعادن الأساسية ، عند درجة حرارة أعلى من 500 درجة مئوية.الساق السالبة NiSi (KN) هي Ni≈97٪ و Cr≈3٪.نطاق درجة حرارة التشغيل هو -200 ~ 1300 درجة مئوية (للمدى القصير) و 0 ~ 1100 درجة مئوية (للمدى الطويل).
يتميز السلك العاري المزدوج الحراري من النوع K بمقاومة قوية للأكسدة مقارنة بالسلك العاري المزدوج الحراري المعدني الأساسي.لديها EMF عالي مقابل Platinum 67 ، ودقة ممتازة في درجة الحرارة ، وحساسية واستقرار ، بتكلفة منخفضة.يوصى باستخدامه للأجواء المؤكسدة أو الخاملة ، ولكن لا يمكن استخدامه مباشرة في الحالات التالية:
(1) أكسدة الغلاف الجوي وتقليله كبديل
(2) الغلاف الجوي بغازات الكبريت
(3) وقت طويل في الفراغ
(4) جو مؤكسد منخفض مثل الغلاف الجوي للهيدروجين وأول أكسيد الكربون
Fe-CuNi (Constantan) (النوع J) الأسلاك العارية المزدوجة
يُطلق على الأسلاك العارية المزدوجة الحرارية Fe-CuNi (النوع J) أيضًا اسم Fe- Constantan الأسلاك العارية الحرارية.الساق الموجبة Fe (JP) مصنوعة من الحديد النقي ، والتركيب الكيميائي الرئيسي للساق السالبة Constantan (JN) هو Cu: Ni≈ 55٪: 45٪.على الرغم من أنها تسمى جميعًا Constantan ، إلا أن JN لا تعطي نفس منحنى خرج EMF مثل EN و TN ، إلا أنه لا يمكن أن يكون بدلاً من ذلك بواسطة Constantan الأخرى.
نطاق درجة حرارة التشغيل للسلك العاري من النوع J هو -210 ~ 1200 درجة مئوية ، ولكنه يستخدم عادة في نطاق درجة الحرارة 0 ~ 750 درجة مئوية بسبب تقصف الحديد.
السلك العاري من النوع J لديه مقاومة جيدة للأكسدة ومخرجات EMF عالية ضد البلاتين 67 ، مع دقة درجة حرارة جيدة وحساسية واستقرار.يوصى باستخدامه في الأجواء الخاملة أو المؤكسدة أو المختزلة أو الخاملة ، ولكن لا يمكن استخدامه في الأجواء الكبريتية التي تزيد عن 500 درجة مئوية.
NiCr-CuNi (Constantan) (النوع E) الأسلاك العارية المزدوجة
NiCr- CuNi (النوع E) يُسمى أيضًا السلك العاري المزدوج الحراري NiCr- Constantan الأسلاك العارية الحرارية.التركيب الكيميائي الرئيسي للساق الموجبة NiCr (EP) هو Ni: Cr≈90: 10 ؛الساق السالبة Constantan (EN) هي Cu: Ni≈ 55٪: 45٪.على الرغم من أن EN و TN و JN تسمى جميعها Constantan و EN و TN لا تعطي نفس منحنى خرج EMF مثل JN.EN و TN قادران على التبادل لكنهما غير قابلين للتبادل مع JN.نطاق درجة حرارة التشغيل للمزدوج الحراري من النوع E هو -200 ~ 900 درجة مئوية.
يحتوي السلك العاري من النوع E على أكبر ناتج EMF وأعلى حساسية ، لذلك فهو مثالي لقياس التغير الطفيف في درجة الحرارة.كما أن لديها ثباتًا جيدًا في نطاق درجات الحرارة المنخفضة حتى 300 درجة مئوية ، وخاصية جيدة لمقاومة التآكل في جو الرطوبة.يوصى باستخدامه للأجواء المؤكسدة أو الخاملة ، ولكن لا يمكن استخدامه مباشرة في تقليل الغلاف الجوي والغلاف الجوي بغازات الكبريت.
Nicrsi-NisiMg (نوع N) سلك حراري مزدوج
Nicrsi-NisiMg (النوع N) الأسلاك العارية الحرارية هي أحدث ازدواج حراري للمعادن الأساسية ، تم تطويره لتحسين العيوب التي يمتلكها سلك مزدوج حراري من النوع K.التركيب الكيميائي الرئيسي للساق الموجبة Nicrsi (NP) هو Ni: Cr: Si≈84.4: 14.2: 1.4 ؛الساق السالبة NisiMg (NN) هي Ni: Si: Mg≈95.5: 4.4: 0.1.تُستخدم المزدوجة الحرارية من النوع N أيضًا في الأجواء المماثلة التي يعمل بها النوع K ، ونطاق درجة حرارة التشغيل هو -200 ~ 1300 درجة مئوية.
يعمل السلك العاري من النوع N على تحسين انجراف EMF وتغيير EMF على المدى القصير ، مقارنة بالسلك العاري من النوع K المزدوج الحراري ، وله عمر أطول من السلك العاري من النوع K المزدوج الحراري.لذلك ، في الصناعات التي يكون فيها التحكم في درجة الحرارة والقياس أمرًا بالغ الأهمية بشكل خاص ، يتميز السلك العاري من النوع Nthermocouple بمزايا أكثر من الأسلاك الحرارية الأخرى حيث يتمتع بعمر طويل و EMF حراري ثابت.
الأسلاك العارية المزدوجة الحرارية Cu-CuNi (Constantan) (Type T)
يُطلق على الأسلاك العارية المزدوجة الحرارية Cu-CuNi (النوع T) أيضًا اسم Cu- Constantan الأسلاك الحرارية.الساق الموجبة Cu (TP) مصنوعة من النحاس النقي ، والتركيب الكيميائي الرئيسي للساق السالبة Constantan (TN) هو Cu: Ni≈ 55٪: 45٪.على الرغم من أن EN و TN و JN تسمى جميعها Constantan و TN و EN لا تعطي نفس منحنى خرج EMF مثل JN.EN و TN قادران على التبادل لكنهما غير قابلين للتبادل مع JN.نطاق درجة حرارة التشغيل لسلك مزدوج حراري من النوع T هو -200 ~ 350 درجة مئوية ، نظرًا لانخفاض مقاومة الأكسدة التي يتمتع بها النحاس ، لا يُنصح بتجاوز هذا النطاق.
يتميز السلك العاري من النوع T بمقاومة جيدة للأكسدة ، ومخرجات EMF عالية ، مع دقة درجة حرارة جيدة ، وحساسية واستقرار.في نطاق درجة الحرارة -200 ~ 0 درجة مئوية ، لديها خاصية أفضل ، استقرار السنة أقل من ± 3μV
