19x0.52mm مقاومة موحدة تقطعت بهم السبل سلك كابل لعناصر التدفئة

19x0.52mm مقاومة موحدة تقطعت بهم السبل سلك كابل لعناصر التدفئة
19x0.52mm مقاومة موحدة تقطعت بهم السبل سلك كابل لعناصر التدفئة 19x0.52mm مقاومة موحدة تقطعت بهم السبل سلك كابل لعناصر التدفئة 19x0.52mm مقاومة موحدة تقطعت بهم السبل سلك كابل لعناصر التدفئة 19x0.52mm مقاومة موحدة تقطعت بهم السبل سلك كابل لعناصر التدفئة

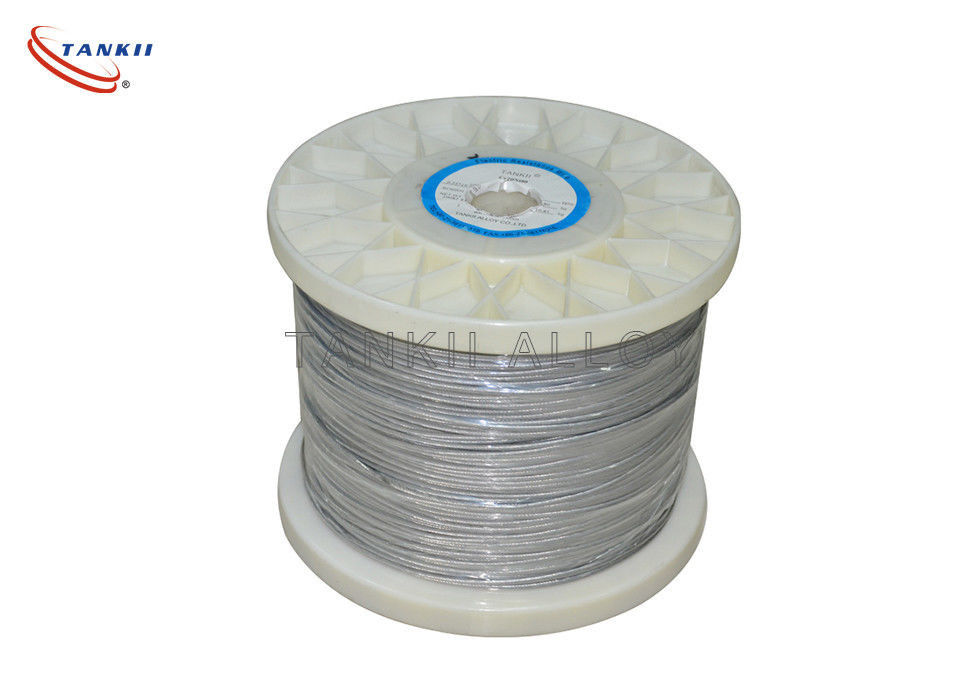

صورة كبيرة :  19x0.52mm مقاومة موحدة تقطعت بهم السبل سلك كابل لعناصر التدفئة

تفاصيل المنتج:
مكان المنشأ: شانغهاي، الصين
اسم العلامة التجارية: TANKII
إصدار الشهادات: ISO9001:2015/ ROHS
رقم الموديل: 0Cr25Al5
شروط الدفع والشحن:
الحد الأدنى لكمية: تفاوض
الأسعار: To negotiate
تفاصيل التغليف: التخزين المؤقت ، لفائف ، كرتون أو حالة الخشب الرقائقي مع فيلم البلاستيك وفقا لمتطلبات العملاء
وقت التسليم: 7-12 يوما
شروط الدفع: L/C, T/T, ويسترن يونيون, باي بال
القدرة على العرض: 2000 + + طن سنة

19x0.52mm مقاومة موحدة تقطعت بهم السبل سلك كابل لعناصر التدفئة

الوصف
المواد المتاحة: سبائك أساسها النيكل ، الفولاذ المقاوم للصدأ ... التطبيقات: المقاومات ; معدات التسخين
القطر الخارجي: مطلوب خاصية: مقاومة موحدة
نوع: تقطعت سطح - المظهر الخارجي: ناعم ومشرق
تسليط الضوء:

ارتفاع درجة حرارة الأسلاك

,

سلك التدفئة الكهربائية

19x0.52mm Uniforme كابل سلك المقاومة الذين تقطعت بهم السبل لعناصر التسخين



وصف عام:



يتكون السلك المجدول من عدد من الأسلاك الصغيرة المجمعة أو الملفوفة معًا لتشكيل موصل أكبر.السلك المجدول أكثر مرونة من السلك الصلب لنفس مساحة المقطع العرضي الكلية.يتم استخدام الأسلاك المجدولة عند الحاجة إلى مقاومة أعلى لتعب المعدن.تتضمن مثل هذه الحالات التوصيلات بين لوحات الدوائر في أجهزة لوحة الدوائر المطبوعة المتعددة ، حيث تؤدي صلابة السلك الصلب إلى إجهاد شديد نتيجة الحركة أثناء التجميع أو الخدمة ؛أسلاك خط التيار المتردد للأجهزة ؛كبلات الآلات الموسيقيةكبلات فأرة الكمبيوتركابلات اللحام الكهربائي.كابلات التحكم التي تربط أجزاء الماكينة المتحركة ؛كابلات آلة التعدينكبلات آلة زائدةوالعديد من الآخرين.

عند الترددات العالية ، ينتقل التيار بالقرب من سطح السلك بسبب تأثير الجلد، مما يؤدي إلى زيادة فقد الطاقة في السلك.قد يبدو أن السلك الذي تقطعت به السبل يقلل من هذا التأثير ، نظرًا لأن مساحة السطح الإجمالية للخيوط أكبر من مساحة سطح السلك الصلب المكافئ ، لكن السلك العادي الذي تقطعت به السبل لا يقلل من تأثير الجلد لأن جميع الخيوط تقصر بعضها ببعض وتتصرف كموصل واحد.سيكون للسلك المجدول مقاومة أعلى من السلك الصلب من نفس القطر لأن المقطع العرضي للسلك المجدول ليس كله نحاس ؛هناك فجوات لا يمكن تجنبها بين الجدائل (هذه هي مشكلة تعبئة الدائرة للدوائر داخل الدائرة).يقال إن السلك المجدول الذي له نفس المقطع العرضي للموصل مثل السلك الصلب له نفس المقياس المكافئ ويكون دائمًا بقطر أكبر.

ومع ذلك ، بالنسبة للعديد من التطبيقات عالية التردد ، تأثير القربأكثر شدة من تأثير الجلد ، وفي بعض الحالات المحدودة ، يمكن أن تقلل الأسلاك المجدولة البسيطة من تأثير القرب.للحصول على أداء أفضل عند الترددات العالية ، يمكن استخدام سلك litz ، الذي يحتوي على خيوط فردية معزولة وملتوية في أنماط خاصة.


اسم العلامة التجارية 1Cr13Al4 0Cr25Al5 0 كر 21 0Cr23Al5 0 كر 21 0Cr21Al6Nb 0Cr27Al7Mo2
التركيب الكيميائي الرئيسي٪ سجل تجاري 12.0-15.0 23.0 - 26.0 19.0-22.0 22.5-24.5 18.0-21.0 21.0-23.0 26.5-27.8
ال 4.0-6.0 4.5-6.5 5.0-7.0 4.2-5.0 3.0-4.2 5.0-7.0 6.0-7.0
إعادة مناسب
كمية
مناسب
كمية
مناسب
كمية
مناسب
كمية
مناسب
كمية
مناسب
كمية
مناسب
كمية
الحديد راحة راحة راحة راحة راحة راحة راحة
            ملحوظة 0.5 مو1.8-2.2
ماكس مستمر
درجة حرارة الخدمة
عنصر (C)
950 1250 1250 1250 1100 1350 1400
المقاومة النوعية
ميكرومتر ، 20 درجة مئوية
1.25 1.42 1.42 1.35 1.23 1.45 1.53
كثافة
(ز / سم 3)
7.4 7.10 7.16 7.25 7.35 7.10 7.10
حراري
التوصيل
كيلوجول / mhC
52.7 46.1 63.2 60.2 46.9 46.1 45.2
معامل
توسيع الخطوط
α × 10-6 / C
15.4 16.0 14.7 15.0 13.5 16.0 16.0
نقطة الانصهار ج 1450 1500 1500 1500 1500 1510 1520
قوة الشد
مبا
580-680 630-780 630-780 630-780 600-700 650-800 680-830
استطالة في
تمزق ٪
> 16 > 12 > 12 > 12 > 12 > 12 > 10
تباين
منطقة ٪
65-75 60-75 65-75 65-75 65-75 65-75 65-75
كرر الانحناء
التردد (F / R)
> 5 > 5 > 5 > 5 > 5 > 5 > 5
صلابة (HB) 200-260 200-260 200-260 200-260 200-260 200-260 200-260
ميكروغرافي
بناء
الفريت الفريت الفريت الفريت الفريت الفريت الفريت
مغناطيسي
الخصائص
مغناطيسي مغناطيسي مغناطيسي مغناطيسي مغناطيسي مغناطيسي مغناطيسي





كلما زاد عدد خيوط السلك الفردية في حزمة الأسلاك ، أصبح السلك أكثر مرونة ومقاومة للتواء ومقاومة للكسر وأقوى.ومع ذلك ، فإن المزيد من الخيوط يزيد من تعقيد التصنيع والتكلفة.

لأسباب هندسية ، فإن أقل عدد من الخيوط التي يمكن رؤيتها عادة هو 7: واحد في الوسط ، مع 6 محاطة به في اتصال وثيق.المستوى التالي للأعلى هو 19 ، وهي طبقة أخرى من 12 جدلاً فوق 7. بعد ذلك يختلف العدد ، لكن 37 و 49 شائعان ، ثم في النطاق 70 إلى 100 (لم يعد الرقم دقيقًا).توجد أرقام أكبر من ذلك عادةً في الكابلات الكبيرة جدًا.

بالنسبة للتطبيق حيث يتحرك السلك ، يكون الرقم 19 هو أقل ما يجب استخدامه (يجب استخدام 7 فقط في التطبيقات التي يتم فيها وضع السلك ثم لا يتحرك) ، و 49 أفضل بكثير.بالنسبة للتطبيقات ذات الحركة المتكررة المستمرة ، مثل روبوتات التجميع وأسلاك سماعة الرأس ، فإن 70 إلى 100 إلزامي.

بالنسبة للتطبيقات التي تحتاج إلى مزيد من المرونة ، يتم استخدام المزيد من الخيوط (كابلات اللحام هي المثال المعتاد ، ولكن أيضًا أي تطبيق يحتاج إلى نقل الأسلاك في مناطق ضيقة).أحد الأمثلة على ذلك هو سلك 2/0 مصنوع من 5292 ضفيرة من سلك قياس # 36.يتم تنظيم الخيوط من خلال إنشاء حزمة من 7 خيوط أولاً.ثم يتم تجميع 7 من هذه الحزم معًا في حزم فائقة.أخيرًا ، يتم استخدام 108 حزمة فائقة لتصنيع الكابل النهائي.يتم لف كل مجموعة من الأسلاك في لولب بحيث عند ثني السلك ، يتحرك جزء الحزمة الممتدة حول اللولب إلى جزء مضغوط للسماح للسلك بضغط أقل.
