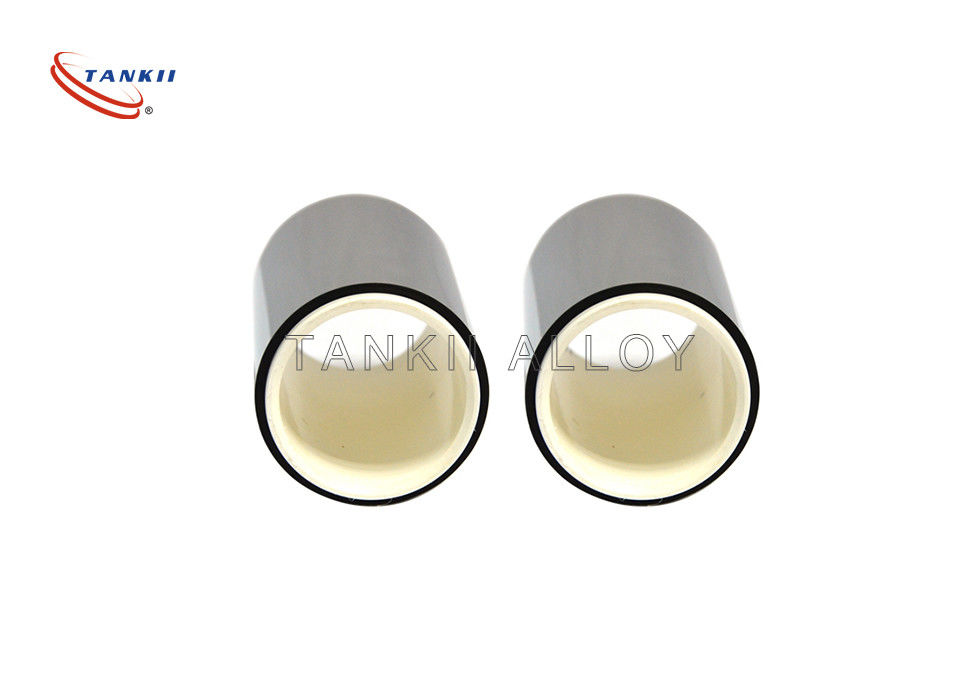

6J22 Evanohm احباط المقاومة مستقرة / الشريط / الشريط لتطبيق قياس الضغط

6J22 Evanohm رقائق / شريط / شريط مقاومة مستقرة لتطبيق قياس الإجهاد

Nichrome ، سبيكة غير مغناطيسية 80/20 من النيكل والكروم ، هي أكثر أسلاك المقاومة شيوعًا لأغراض التسخين لأنها تتمتع بمقاومة عالية ومقاومة للأكسدة في درجات الحرارة العالية.عند استخدامه كعنصر تسخين ، عادة ما يتم لف سلك المقاومة في لفائف.تتمثل إحدى الصعوبات في استخدام سلك nichrome في أن اللحام الكهربائي الشائع القائم على القصدير لن يرتبط به ، لذا يجب إجراء التوصيلات بالطاقة الكهربائية باستخدام طرق أخرى مثل موصلات التجعيد أو المحطات اللولبية.

Kanthal (سبيكة 875/815) ، وهي عائلة من سبائك الحديد والكروم والألمنيوم (FeCrAl) المستخدمة في مجموعة واسعة من التطبيقات ذات درجات الحرارة العالية.

قسطنطين [Cu55Ni45] لديه معامل مقاومة درجة حرارة منخفض وكسبائك نحاسي ، يمكن لحامه بسهولة.تشتمل السبائك الأخرى ذات المقاومة الثابتة على المنجانين [Cu86Mn12Ni2] ، Cupron [Cu53Ni44Mn3] و Evanohm.

تتمتع عائلة Evanohm من سبائك النيكل والكروم [Ni72Cr20Mn4Al3Si1] ، [Ni73Cr20Cu2Al2Mn1Si] ، بمقاومة عالية ، معامل درجة حرارة منخفض للمقاومة ، قوة دافعة كهربائية منخفضة (جهد جالفاني) عند ملامستها للنحاس ، قوة شد عالية ، كما أنها مستقرة جدًا فيما يتعلق للمعالجة الحرارية.

Balco [Ni70Fe30] والسبائك المماثلة لها معامل مقاومة درجة حرارة مرتفع جدًا ، ولكن أكثر خطية ، مما يجعلها مناسبة لعناصر الاستشعار.

تم استخدام العديد من العناصر والسبائك كسلك مقاومة لأغراض خاصة.يسرد الجدول أدناه المقاومة لبعض المواد الشائعة.مقاومة الكربون غير المتبلور لها نطاق من 3.8 - 4.1 × 10−6 Ω م.

مقياس الضغط هو جهاز يستخدم لقياس الضغط على جسم ما.اخترع إدوارد إي سيمونز وآرثر سي روج في عام 1938 ، وهو النوع الأكثر شيوعًا من مقاييس الإجهاد يتكون من دعامة عازلة مرنة تدعم نمط الرقائق المعدنية.يتم توصيل المقياس بالكائن بواسطة مادة لاصقة مناسبة ، مثل cyanoacrylate.عندما يتشوه الجسم ، يتم تشويه الرقاقة ، مما يتسبب في تغير مقاومتها الكهربائية.هذا التغيير في المقاومة ، الذي يتم قياسه عادةً باستخدام جسر ويتستون ، يرتبط بالضغط بالكمية المعروفة باسم عامل القياس.

ممارسة قياس الإجهاد:

يتم تطبيق جهد الإثارة على خيوط الإدخال لشبكة القياس ، ويتم أخذ قراءة الجهد من خيوط الإخراج.الفولتية الإدخال النموذجية هي 5 فولت أو 12 فولت وقراءات الإخراج النموذجية بالميليفولت.

تستخدم مقاييس الانفعال في العديد من المواقف.تضع التطبيقات المختلفة متطلبات مختلفة على المقياس.في معظم الحالات ، يكون اتجاه مقياس الإجهاد مهمًا.

مقاييس تعلق على تحميل خليةمن المتوقع عادة أن تظل مستقرة على مدى سنوات ، إن لم يكن عقودًا ؛في حين أن تلك المستخدمة لقياس الاستجابة في تجربة ديناميكية قد تحتاج فقط إلى البقاء متصلة بالجسم لبضعة أيام ، وتنشيطها لمدة أقل من ساعة ، والعمل لمدة أقل من ثانية.

يتم إرفاق مقاييس الإجهاد بالركيزة بغراء خاص.يعتمد نوع الغراء على العمر الافتراضي المطلوب لنظام القياس.بالنسبة للقياسات قصيرة المدى (حتى بعض الأسابيع) ، يعد غراء cyanoacrylate مناسبًا ، حيث يلزم غراء الإيبوكسي للتركيب طويل الأمد.عادةً ما يتطلب غراء الإيبوكسي معالجة بدرجة حرارة عالية (عند حوالي 80-100 درجة مئوية).يعد تحضير السطح حيث سيتم لصق مقياس الضغط أمرًا في غاية الأهمية.يجب أن يكون السطح أملسًا (على سبيل المثال بورق رملي ناعم جدًا) ، ونزع الزيت باستخدام المذيبات ، ويجب بعد ذلك إزالة آثار المذيبات ويجب لصق مقياس الإجهاد بعد ذلك مباشرة لتجنب الأكسدة أو تلوث المنطقة المحضرة.إذا لم يتم اتباع هذه الخطوات ، فقد يكون ارتباط مقياس الإجهاد بالسطح غير موثوق به وقد تنشأ أخطاء قياس غير متوقعة.

تُستخدم التكنولوجيا القائمة على قياس الإجهاد بشكل شائع في تصنيع أجهزة استشعار الضغط.عادة ما تكون المقاييس المستخدمة في مستشعرات الضغط نفسها مصنوعة من السيليكون والبولي سيليكون والفيلم المعدني والأغشية السميكة والرقائق الملتصقة.
