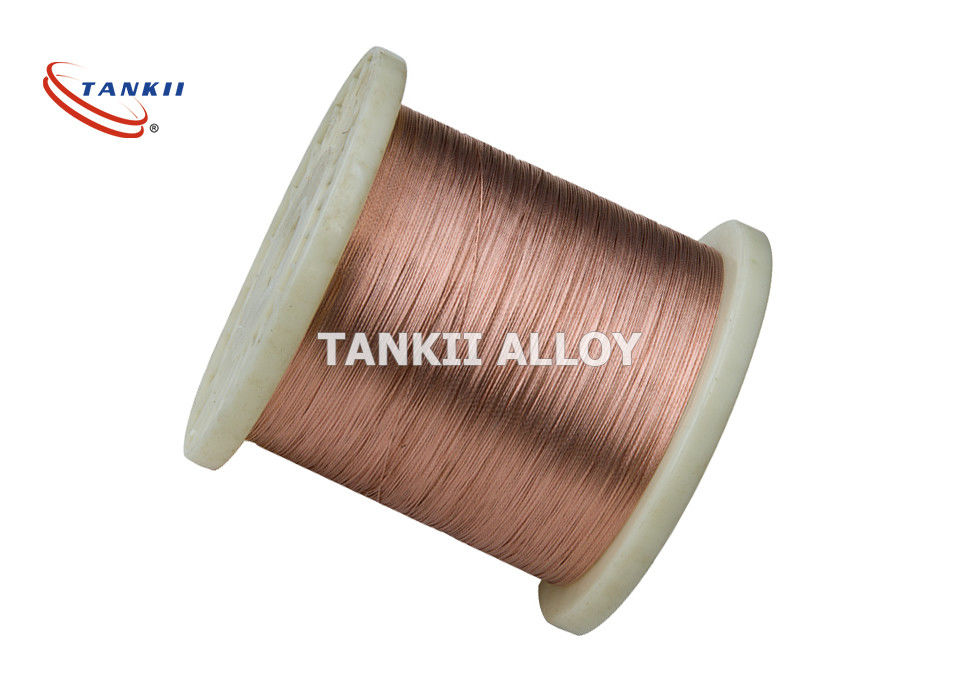

قسطنطين فئة 180 سلك نحاسي مطلي بالمينا معزول

تفاصيل المنتج

مكان المنشأ: شنغهاي، الصين

اسم العلامة التجارية: TANKII

إصدار الشهادات: ISO9001:2008

رقم الموديل: 6J40

شروط الدفع والشحن

الحد الأدنى لكمية: 30 كيلوجرام

الأسعار: Negotiation

تفاصيل التغليف: التخزين المؤقت ، الكرتون ، حالة plywod مع فيلم من البلاستيك حسب طلب العملاء

وقت التسليم: 7-20 يوم

شروط الدفع: L / C ، T / T ، ويسترن يونيون ، باي بال

القدرة على العرض: 200 + طن + شهر

احصل على افضل سعر
اتصل الآن
المواصفات
تسليط الضوء:

سلك نحاسي مطلي بالمينا معزول دائري

,

سلك نحاسي مطلي بالمينا فئة 180

,

سلك نحاسي مطلي بالمينا من كونستانتان

مواد:
قسطنطين / مانجانين
التركيب الكيميائي للسلك:
Cu Ni / Cu Mn
نوع:
سلك معزول دائري
مادة العزل:
بوليستر أميد ، بوليستر
تطبيق:
أداة كهربائية ، ملف الجزء الكهربائي وهلم جرا
صف دراسي:
130،155،180،200،220
مواد:
قسطنطين / مانجانين
التركيب الكيميائي للسلك:
Cu Ni / Cu Mn
نوع:
سلك معزول دائري
مادة العزل:
بوليستر أميد ، بوليستر
تطبيق:
أداة كهربائية ، ملف الجزء الكهربائي وهلم جرا
صف دراسي:
130،155،180،200،220
الوصف
قسطنطين فئة 180 سلك نحاسي مطلي بالمينا معزول

مستديرة نحاسية أساس نيكر 180 فئة عالية الجودة سلك نحاسي معزول بالمينا



1. الوصف العام للمادة



1)المنجانين عبارة عن سبيكة من 84٪ نحاس و 12٪ منجنيز و 4٪ نيكل.

تُستخدم أسلاك ورقاقات المنغنيز في تصنيع المقاومات ، خاصة تحويلة مقياس التيار ، بسبب معامل درجة الحرارة صفر تقريبًا للمقاومة والاستقرار على المدى الطويل.عملت العديد من مقاومات Manganin كمعيار قانوني للأوم في الولايات المتحدة من عام 1901 إلى عام 1990. يستخدم سلك Manganin أيضًا كموصل كهربائي في الأنظمة المبردة ، مما يقلل من انتقال الحرارة بين النقاط التي تحتاج إلى توصيلات كهربائية.

يستخدم المنغانين أيضًا في مقاييس لدراسات موجات الصدمة عالية الضغط (مثل تلك الناتجة عن انفجار المتفجرات) لأنه يتمتع بحساسية منخفضة للضغط ولكن حساسية عالية للضغط الهيدروستاتيكي.



2)  قسنطينة هو سبائك النحاس والنيكل المعروف أيضًا باسم يوريكا، تقدمو و العبارة. يتكون عادة من 55٪ نحاس و 45٪ نيكل. السمة الرئيسية لها هي مقاومتها، وهو ثابت على نطاق واسع من درجات الحرارة.سبائك أخرى ذات معاملات درجات حرارة منخفضة مماثلة معروفة ، مثل المنجانين (نحاس86مينيسوتا12ني2).



لقياس السلالات الكبيرة جدًا ، 5٪ (50000 ميكروستريان) أو أعلى ، ثابت صلب (سبيكة P) هو مادة الشبكة المختارة عادة.القسطنطينية في هذا الشكل جدامطيل؛وفي أطوال قياس 0.125 بوصة (3.2 مم) وأطول ، يمكن إجهادها إلى> 20٪.يجب أن يؤخذ في الاعتبار ، مع ذلك ، أنه في ظل السلالات الحلقية العالية ، ستظهر سبيكة P بعض التغيير الدائم في المقاومة مع كل دورة ، وتسببصفرتحول في مقياس الضغط.بسبب هذه الخاصية ، والميل إلى فشل الشبكة السابق لأوانه مع الإجهاد المتكرر ، لا يوصى عادةً باستخدام سبيكة P لتطبيقات الإجهاد الدوري.سبيكة P متوفرة بأرقام STC من 08 و 40 للاستخدام على المعادن والبلاستيك ، على التوالي.



2. مقدمة وتطبيقات الأسلاك المطلية بالمينا



على الرغم من وصفه بأنه "مطلي بالمينا" ، فإن السلك المطلي بالمينا ليس في الواقع مغطى بطبقة من طلاء المينا أو بالمينا الزجاجية المصنوعة من مسحوق الزجاج المصهور.يستخدم سلك المغناطيس الحديث عادةً من طبقة إلى أربع طبقات (في حالة الأسلاك من النوع الرباعي الغشاء) لعزل غشاء بوليمر ، غالبًا من تكوينين مختلفين ، لتوفير طبقة عازلة صلبة ومستمرة.تستخدم الأفلام العازلة للأسلاك المغناطيسية (بترتيب زيادة نطاق درجة الحرارة) البولي فينيل فورمار (فورمار) ، والبولي يوريثين ، والبوليميد ، والبولي أميد ، والبوليستر ، والبوليستر-بوليميد ، والبولي أميد- بوليميد (أو الأميد-إيميد) ، والبوليميد.السلك المغناطيسي المعزول من البوليميد قادر على العمل حتى 250 درجة مئوية.غالبًا ما يتم زيادة عزل السلك المغناطيسي المربع أو المستطيل السميك عن طريق لفه بشريط بوليميد عالي الحرارة أو شريط من الألياف الزجاجية ، وغالبًا ما يتم تشريب اللفات المكتملة بالورنيش العازل لتحسين قوة العزل والموثوقية طويلة الأجل لللف.

يتم لف الملفات ذاتية الدعم بسلك مغطى بطبقتين على الأقل ، يكون الجزء الخارجي من البلاستيك الحراري الذي يربط المنعطفات معًا عند تسخينها.

أنواع أخرى من العزل مثل خيوط الألياف الزجاجية مع الورنيش ، ورق الأراميد ، ورق الكرافت ، الميكا ، وأفلام البوليستر تستخدم أيضًا على نطاق واسع في جميع أنحاء العالم لتطبيقات مختلفة مثل المحولات والمفاعلات.في قطاع الصوت ، يمكن العثور على سلك من الفضة ، والعديد من العوازل الأخرى ، مثل القطن (الذي يتخلل أحيانًا نوع من عامل التخثر / مثخن ، مثل شمع العسل) و polytetrafluoroethylene (PTFE).تضمنت مواد العزل القديمة القطن أو الورق أو الحرير ، ولكنها مفيدة فقط للتطبيقات ذات درجات الحرارة المنخفضة (حتى 105 درجة مئوية).

لسهولة التصنيع ، تحتوي بعض الأسلاك المغناطيسية ذات درجة الحرارة المنخفضة على عزل يمكن إزالته عن طريق حرارة اللحام.هذا يعني أنه يمكن إجراء التوصيلات الكهربائية في النهايات دون نزع العزل أولاً.





3-التركيب الكيميائي والممتلكات الرئيسية لسبائك النحاس النيكل منخفض المقاومة


الخصائص

CuNi1

CuNi2

CuNi6

CuNi8

CuMn3

CuNi10

التركيب الكيميائي الرئيسي

ني

1

2

6

8

_

10

مينيسوتا

_

_

_

_

3

_

النحاس

بال

بال

بال

بال

بال

بال

أقصى درجة حرارة خدمة مستمرة (درجة مئوية)

200

200

200

250

200

250

المقاومة عند 20 درجة مئوية (Ωmm2 / م)

0.03

0.05

0.10

0.12

0.12

0.15

الكثافة (جم / سم 3)

8.9

8.9

8.9

8.9

8.8

8.9

الموصلية الحرارية (α × 10-6 / درجة مئوية)

<100

<120

<60

<57

<38

<50

قوة الشد (الأم)

≥210

≥220

≥ 250

≥270

≥ 290

≥ 290

EMF مقابل النحاس (μV / درجة مئوية) (0 ~ 100 درجة مئوية)

-8

-12

-12

-22

_

-25

نقطة الانصهار التقريبية (درجة مئوية)

1085

1090

1095

1097

1050

1100

هيكل ميكروغرافي

الأوستينيت

الأوستينيت

الأوستينيت

الأوستينيت

الأوستينيت

الأوستينيت

خاصية مغناطيسية

عدم

عدم

عدم

عدم

عدم

عدم



الخصائص

CuNi14

CuNi19

كوين 23

كوني 30

CuNi34

CuNi44

التركيب الكيميائي الرئيسي

ني

14

19

23

30

34

44

مينيسوتا

0.3

0.5

0.5

1.0

1.0

1.0

النحاس

بال

بال

بال

بال

بال

بال

أقصى درجة حرارة خدمة مستمرة (درجة مئوية)

300

300

300

350

350

400

المقاومة عند 20 درجة مئوية (Ωmm2 / م)

0.20

0.25

0.30

0.35

0.40

0.49

الكثافة (جم / سم 3)

8.9

8.9

8.9

8.9

8.9

8.9

الموصلية الحرارية (α × 10-6 / درجة مئوية)

<30

<25

<16

<10

<0

<-6

قوة الشد (الأم)

≥310

340

≥350

≥400

≥400

≥420

EMF مقابل النحاس (μV / درجة مئوية) (0 ~ 100 درجة مئوية)

-28

-32

-34

-37

-39

-43

نقطة الانصهار التقريبية (درجة مئوية)

1115

1135

1150

1170

1180

1280

هيكل ميكروغرافي

الأوستينيت

الأوستينيت

الأوستينيت

الأوستينيت

الأوستينيت

الأوستينيت

خاصية مغناطيسية

عدم

عدم

عدم

عدم

عدم

عدم






قسطنطين فئة 180 سلك نحاسي مطلي بالمينا معزول 0قسطنطين فئة 180 سلك نحاسي مطلي بالمينا معزول 1
