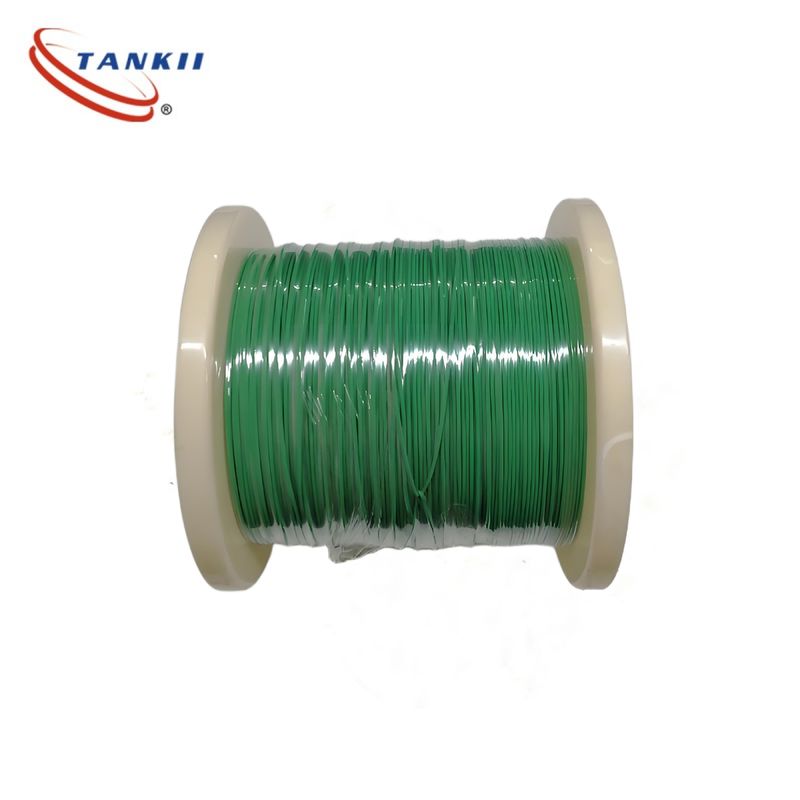

كابل الحرارة من النوع K الأخضر والأبيض مع عزل FEP 0.5mm موصل واحد

كابل الحرارة من النوع K الأخضر والأبيض مع عزل FEP 0.5mm موصل واحد

1. يطابق كابل إلى نوع العامل الحراري (معيار ASTM E230)

4بناء وتثبيت الكابلات

• القياس (AWG):
  • مقياس أصغر (24-26AWG) للرحلات القصيرة (< 10m ، على سبيل المثال ، أجهزة المختبر).
  • مقاس أكبر (18-20AWG) لمسافات طويلة (> 50m) لتقليل انخفاض الجهد (على سبيل المثال محطات توليد الكهرباء).
• رموز ألوان الجاكيت:
  • اتبع معايير ANSI / ISA (على سبيل المثال ، K-type = red ((+) / white ((-) ، J-type = black ((+) / white ((-)) للتعرف السريع.
• الإنهاء:
  • الاتصالات المصبوبة (على سبيل المثال ، M12 للتشغيل الآلي) مقابل النهايات المقطوعة (للتجمعات المخصصة). تقلل الكابلات المقطوعة مسبقًا من أخطاء التثبيت بنسبة 60٪ (تقرير الميدان ، 2024)

5الاعتبارات الخاصة بالتطبيق

كابل من النوع K (النيكل الكروم والنيكل الألومنيوم) (KX)
الخصائص الأساسية: خطأ ± 2.2 درجة مئوية (1000 درجة مئوية) ، مقاومة الأكسدة، فعالية عالية من حيث التكلفة
سيناريو نموذجي:
▶ الفرن الصناعي / الغلاية (800-1200 درجة مئوية): فرن دوران مصنع الأسمنت (مقاوم للغبار ودرجات الحرارة العالية)
▶ اختبار محرك السيارات: مراقبة درجة حرارة جسم الاسطوانة (مدى درجة الحرارة واسع من -40 ° C إلى 1000 ° C)
▶ حالة خطأ: استخدمت محطة توليد الطاقة بخطأ كابل BX (أسلاك تعويض من النوع B) ، مما أدى إلى زيادة خاطئة من 15 درجة مئوية في درجة حرارة الفرن وانخفاض كفاءة الاحتراق

رموز الألوان:

التطبيقات:

1. التصنيع الصناعي:
   • صناعة المعادن: في صناعة الصلب، صناعة الحديد، والعمليات المعدنية الأخرى، يتم استخدام كابلات الحرارة لمراقبة درجات الحرارة العالية في الأفران، مثل الأفران العالية، الأفران الكهربائية، والمحولات.هذا يساعد على التحكم في عملية الصهر وضمان جودة المنتجات المعدنية.
   • الصناعة الكيميائية: تحدث التفاعلات الكيميائية في كثير من الأحيان في ظل ظروف درجة حرارة محددة. يتم استخدام كابلات الحرارة لقياس درجة الحرارة في المفاعلات وأعمدة التقطير،ومعدات أخرى لضمان التقدم الطبيعي للردود الكيميائية وسلامة عملية الإنتاج.
   • صناعة السيراميك والزجاج: إنتاج السيراميك والزجاج يتطلب عمليات التدليك والذوبان عالية درجة الحرارة.يتم استخدام كابلات الحرارة لمراقبة درجة الحرارة في الأفران والفرن للسيطرة على درجة حرارة التشغيل وضمان جودة المنتجات.
   • توليد الطاقة: في محطات توليد الكهرباء، تستخدم كابلات الحرارة لقياس درجة حرارة الغلايات، توربينات البخار،ومعدات أخرى لمراقبة حالة تشغيل المعدات وضمان التشغيل الآمن والفعال لنظام توليد الطاقة.
2. صناعة السيارات: تُستخدم كابلات الحرارة في صناعة السيارات لقياس درجة حرارة غازات العادم في المحركات ومحولات المحفزات وغيرها من المكونات.هذا يساعد على مراقبة أداء المحرك ونظام التحكم في الانبعاثات، ويتم استخدامه أيضا في اختبار وتطوير محركات السيارات الجديدة.
3. صناعة الطيران والفضاء: في مجال الطيران والفضاء، تستخدم كابلات الحرارة لقياس درجة حرارة محركات الطائرات ومحركات الصواريخ والمكونات الأخرى عالية درجة الحرارة.هذا أمر بالغ الأهمية لضمان سلامة وموثوقية المركبات الفضائية أثناء الطيران.
4. صناعة الأغذية: في صناعة المعالجة الغذائية، يتم استخدام كابلات الحرارة لقياس درجة حرارة الفرن، ومعدات التعقيم،ومعدات معالجة أخرى لضمان سلامة ونوعية معالجة الأغذية.
5. البحوث المختبرية والعلمية: يتم استخدام كابلات الحرارة على نطاق واسع في المختبرات ومؤسسات البحث العلمي لقياس درجة الحرارة في مختلف التجارب والمشاريع البحثية. على سبيل المثال في أبحاث المواد،التجارب الكيميائية، والبحوث البيولوجية، يتم استخدام كابلات الحرارة لقياس درجة حرارة العينات وأنظمة التفاعل.
6. أنظمة HVAC: في أنظمة التدفئة والتهوية وتكييف الهواء ، تستخدم كابلات الحرارة لقياس درجة حرارة الهواء والماء ،وسائل الإعلام الأخرى للسيطرة على تشغيل النظام وضمان راحة البيئة الداخلية.

تتوفر الكابلات أيضًا في تكوينات مختلفة ، بما في ذلك الاتصالات المكبوتة ، غير المكبوتة ، والمكشوفة ، لتناسب متطلبات التطبيق المحددة.توفر التقاطعات الأرضية أوقات استجابة أسرع ولكنها أكثر عرضة للضوضاء الكهربائية، بينما توفر التقاطعات غير الأرضية عزلًا كهربائيًا أفضل ولكن أوقات استجابة أبطأ. يتم استخدام التقاطعات المكشوفة عندما تكون هناك حاجة إلى أسرع وقت استجابة ، لكنها أكثر عرضة للتلف.

بشكل عام ، تعد كابلات الحرارة من النوع K عنصرًا حاسمًا في أنظمة قياس درجة الحرارة ، مما يوفر المتانة والدقة والتنوع في مجموعة واسعة من التطبيقات.

الأسئلة الشائعة:

س: ما هو اسم العلامة التجارية لهذا الكابل الحراري؟

الإجابة: اسم العلامة التجارية لهذا الكابل الحراري هو تانكي.

س: ما هي أرقام النماذج المختلفة المتاحة لهذا الكابل الحراري؟

ج: أرقام النموذج المختلفة المتاحة لهذا كابل الحرارة هي KX / KC ، JX ، EX ، TX ، NX ، SC

س: أين يتم تصنيع كابل الحرارة؟

الجواب: يتم تصنيع هذا الكابل الحراري في الصين.

س: ما هي نطاقات درجة الحرارة التي يدعمها هذا الكابل الحراري؟

ج: تتفاوت نطاقات درجة الحرارة التي يدعمها كابل الحرارة هذا حسب رقم الطراز. يرجى الرجوع إلى مواصفات المنتج لمزيد من المعلومات.

السؤال: هل هذا الكابل الحراري مناسب للاستخدام في بيئات صناعية قاسية؟

ج: نعم، هذا الكابل الحراري مصمم ليكون متين وموثوق به في البيئات الصناعية القاسية.
