تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: Tankii
إصدار الشهادات: ISO9001
رقم الموديل: ني 80 كر 20
الوثيقة: Tankii Alloy Catalog.pdf
شروط الدفع والشحن
الحد الأدنى لكمية: 10 كجم
الأسعار: 20-30USD/KG
تفاصيل التغليف: قضية
وقت التسليم: 15-20days
شروط الدفع: خطاب الاعتماد، D/A، D/P، T/T، ويسترن يونيون
القدرة على العرض: 5000 كجم/شهر
لون العزل: |
الأحمر والأخضر والأصفر والأسود والأزرق والطبيعة الخ. |
حزمة النقل: |
تكون معبأة في لوح خشب رقائقي أو علبة خشبية |
أصل: |
شنغهاي |
القدرة الإنتاجية: |
1 طن/شهر |
رقم الموديل: |
ني 80 كر 20 |
لون العزل: |
الأحمر والأخضر والأصفر والأسود والأزرق والطبيعة الخ. |
حزمة النقل: |
تكون معبأة في لوح خشب رقائقي أو علبة خشبية |
أصل: |
شنغهاي |
القدرة الإنتاجية: |
1 طن/شهر |
رقم الموديل: |
ني 80 كر 20 |

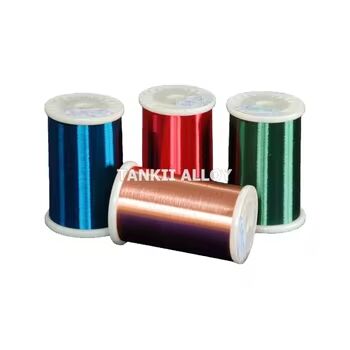

0.05mm Enamelled Nichrome Ni80Cr20 Wire
Common Name:(enameled Resistor wire,enameled heating wire,enameled wound wire)
Product Description
These enameled resistance wires have been broadly used for standard resistors, automobile parts, winding resistors, etc. using the insulation processing best suited for these applications, taking full advantage of the distinctive features of enamel coating.
Furthermore, we will carry out enamel coating insulation of precious metal wire such as silver and platinum wire upon order. Please make use of this production-on-order.
Type of bare alloy wire
| Copper-nickel alloy wire, | Constantan Wire,CuNi1~CuNi44 | |
| Ni-Cr Alloy wire | NiCr35/20,NiCr70/30,NiCr60/15,NiCr80/20,NiCr90/10,NiCr AA,Karma. | |
| Fe-Cr-Al Alloy wire | Cr13Al4,Cr21Al4,Cr21Al6,Cr23Al5,Cr25Al5, Cr21Al6Nb,Cr27Al7Mo2, |
|
| Cu-Ni-Mn Alloy wire | CuMn12Ni2,CuMn12Ni4,Manganin | |
| Any copper alloy and nickel alloy is available | ||
Color of enameled insulation:
| Red,Green,Yellow,Black,Blue,Nature etc. |
Type of insulation
| Insulation-enamelled Name | Thermal LevelºC (working time 2000h) |
Code Name | GB Code | ANSI. TYPE |
| Polyurethane enamelled wire | 130 | UEW | QA | MW75C |
| Polyester enamelled wire | 155 | PEW | QZ | MW5C |
| Polyester-imide enamelled wire | 180 | EIW | QZY | MW30C |
| Polyester-imide and polyamide-imide double coated enameled wire | 200 | EIWH (DFWF) |
QZY/XY | MW35C |
| Polyamide-imide enamelled wire | 220 | AIW | QXY | MW81C |
Style of supply
| Alloys Name | Type | Dimension | ||
| Enameled-W | Wire | D=0.018mm~3mm | ||
| Enameled-R | Ribbon | W=0.4~24 | T=0.01~0.2mm | |
Dimension of insulation
| D mm |
Min thickness of insulation | Max OD of Enameled | ||
| I | II | I | II | |
| 0.02 | 0.005 | 0.009 | 0.09 | 0.036 |
| 0.022 | 0.005 | 0.019 | 0.032 | 0.038 |
| 0.025 | 0.006 | 0.010 | 0.036 | 0.042 |
| 0.028 | 0.006 | 0.010 | 0.039 | 0.045 |
| 0.030 | 0.006 | 0.011 | 0.042 | 0.048 |
| 0.032 | 0.006 | 0.011 | 0.044 | 0.050 |
| 0.036 | 0.007 | 0.012 | 0.049 | 0.055 |
| 0.040 | 0.007 | 0.012 | 0.053 | 0.060 |
| 0.045 | 0.008 | 0.013 | 0.059 | 0.066 |
| 0.050 | 0.008 | 0.014 | 0.064 | 0.072 |
| 0.056 | 0.009 | 0.015 | 0.071 | 0.079 |
| 0.060 | 0.009 | 0.016 | 0.076 | 0.084 |
| 0.063 | 0.009 | 0.016 | 0.080 | 0.088 |
| 0.071 | 0.010 | 0.017 | 0.089 | 0.097 |
| 0.080 | 0.011 | 0.018 | 0.099 | 0.108 |
| 0.090 | 0.012 | 0.019 | 0.111 | 0.120 |
| 0.100 | 0.012 | 0.021 | 0.122 | 0.132 |
| 0.112 | 0.012 | 0.021 | 0.135 | 0.146 |
| 0.125 | 0.014 | 0.023 | 0.150 | 0.161 |
| 0.140 | 0.015 | 0.024 | 0.166 | 0.179 |
| 0.150 | 0.016 | 0.025 | 0.177 | 0.191 |
| 0.160 | 0.017 | 0.028 | 0.188 | 0.202 |
| 0.180 | 0.018 | 0.028 | 0.210 | 0.225 |
| 0.200 | 0.019 | 0.030 | 0.231 | 0.248 |
| 0.224 | 0.021 | 0.032 | 0.258 | 0.275 |
| 0.250 | 0.022 | 0.034 | 0.285 | 0.304 |
| 0.280 | 0.024 | 0.036 | 0.318 | 0.338 |
| 0.300 | 0.025 | 0.037 | 0.339 | 0.360 |
| 0.315 | 0.026 | 0.038 | 0.356 | 0.376 |
| 0.355 | 0.027 | 0.041 | 0.398 | 0.420 |
| 0.400 | 0.028 | 0.043 | 0.445 | 0.468 |
| 0.450 | 0.030 | 0.048 | 0.498 | 0.524 |
| 0.500 | 0.031 | 0.049 | 0.551 | 0.578 |
| 0.560 | 0.034 | 0.052 | 0.615 | 0.643 |
| 0.600 | 0.035 | 0.054 | 0.657 | 0.686 |
| 0.630 | 0.038 | 0.056 | 0.689 | 0.718 |
| 0.710 | 0.038 | 0.059 | 0.773 | 0.805 |
| 0.00 | 0.041 | 0.062 | 0.869 | 0.902 |
| 0.900 | 0.043 | 0.066 | 0.973 | 1.010 |
| 1.000 | 0.048 | 0.070 | 1.079 | 1.117 |
| 1.120 | 0.049 | 0.074 | 1.205 | 1.247 |
| 1.250 | 0.053 | 0.080 | 1.343 | 1.387 |
| 1.400 | 0.058 | 0.085 | 1.499 | 1.548 |
| 1.500 | 0.059 | 0.090 | 1.605 | 1.654 |
