تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: Tankii
إصدار الشهادات: ISO9001
رقم الموديل: سلك المنجانين المطلي بالمينا
شروط الدفع والشحن
الحد الأدنى لكمية: 10 كجم
الأسعار: 25-35USD/KG
تفاصيل التغليف: قضية
وقت التسليم: 10-30days
شروط الدفع: تي / تي، ويسترن يونيون، خطاب الاعتماد
القدرة على العرض: 2000 كجم / شهر
نوع المنتج: |
سلك |
محتوى الكربون: |
لا |
مادة: |
6J12 |
فئة درجة الحرارة: |
130 درجة مئوية، 155 درجة مئوية، 180 درجة مئوية، 200 درجة مئوية، 220 درجة مئوية |
العزل: |
البولي يوريثين (PU/UEW)، البوليستر (PEW)، بوليستر إيميد (EIW)، بوليميد (PIW)، بولي أميد إيميد (PAI) |
نوع المنتج: |
سلك |
محتوى الكربون: |
لا |
مادة: |
6J12 |
فئة درجة الحرارة: |
130 درجة مئوية، 155 درجة مئوية، 180 درجة مئوية، 200 درجة مئوية، 220 درجة مئوية |
العزل: |
البولي يوريثين (PU/UEW)، البوليستر (PEW)، بوليستر إيميد (EIW)، بوليميد (PIW)، بولي أميد إيميد (PAI) |

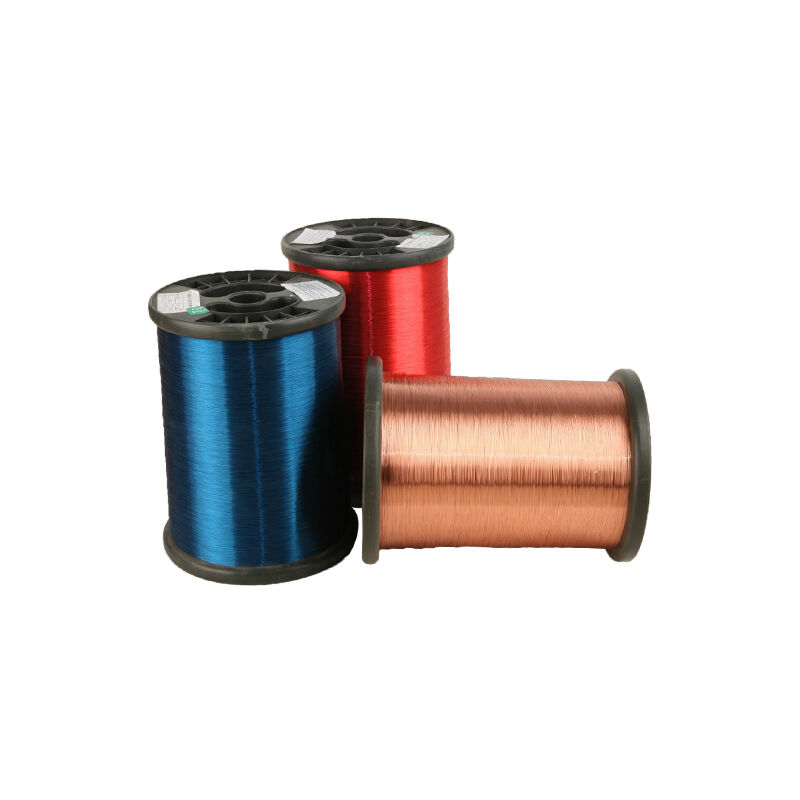

Enameled Manganin Wire /6j12 for Resistor
Enameled copper wire is a kind of magnet wire with insulation coating, widely used in motors, transformers, inductors, coils, relays and other electrical and electronic components. It features excellent heat resistance, dielectric strength, adhesion, flexibility and chemical resistance.
Manganin is a trademarked name for an alloy of typically 86%copper, 12%manganese, and 2%nickel.
Manganin foil and wire is used in the manufactur of resistor, particularly ammeter shunts, because of its virtually zero temperature coefficient of resistance value and long term stability.
Manganin is also used in gauges for studies of high-pressure shock waves (such as those generated from the detonation of explosives) because it has low strain sensitivity but high hydrostatic pressure sensitivity
Chemical Content, %
| Ni | Mn | Fe | Si | Cu | Other | ROHS Directive | |||
| Cd | Pb | Hg | Cr | ||||||
| 2~3 | 11~13 | 0.5(max) | Micro | Bal | - | ND | ND | ND | ND |
Mechanical Properties
| Max Continuous Service Temp | 0-100ºC |
| Resisivity at 20ºC | 0.47±0.03ohm mm2/m |
| Density | 8.44 g/cm3 |
| Thermal Conductivity | -3~+20KJ/m·h·ºC |
| Temp Coefficient of Resistance at 20 ºC | -2~+2α×10-6/ºC(Class0) |
| -2~+2α×10-6/ºC(Class1) | |
| -2~+2α×10-6/ºC(Class2) | |
| Melting Point | 1450ºC |
| Tensile Strength(Hard) | 635 Mpa(min) |
| Tensile Strength,N/mm2 Annealed,Soft | 340~535 |
| Elongation | 15%(min) |
| EMF vs Cu, μV/ºC (0~100ºC) | 1 |
| Micrographic Structure | Austenite |
| Magnetic Property | Non |
| Micrographic Structure | Ferrite |
| Magnetic Property | Magnetic |
Application of Manganin
Manganin foil and wire is used in the manufacture of resistor, Particularly ammeter shunt, because of its virtually zero temperature coefficient of resistance value and long term stability.
The data provided in this document is protected under applicable laws, including but not limited to copyright law and international agreements
Product size
Wire: 0.018mm-10mm
Ribbon: 0.05*0.2mm-2.0*6.0mm
Strip: 0.5*5.0mm-5.0*250mm
Bar: 10-100mm
