تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: Tankii
إصدار الشهادات: ISO9001
رقم الموديل: NF20
شروط الدفع والشحن
الحد الأدنى لكمية: 5 كجم
الأسعار: 25-37USD/KG
تفاصيل التغليف: قضية
وقت التسليم: 10-15days
شروط الدفع: / تي تي، ويسترن يونيون
القدرة على العرض: 1000 كجم/شهر
مادة: |
أسلاك من سبيكة النيكل الحديدي |
سطح: |
ساطع |
القطر: |
0.025-5.0ملم |
عينة: |
قبول النظام عينة |
المقاومة: |
0.13-0.60 |
شكل: |
سلك دائري ، سلك مسطح |
TCR: |
2500-5000 |
مادة: |
أسلاك من سبيكة النيكل الحديدي |
سطح: |
ساطع |
القطر: |
0.025-5.0ملم |
عينة: |
قبول النظام عينة |
المقاومة: |
0.13-0.60 |
شكل: |
سلك دائري ، سلك مسطح |
TCR: |
2500-5000 |

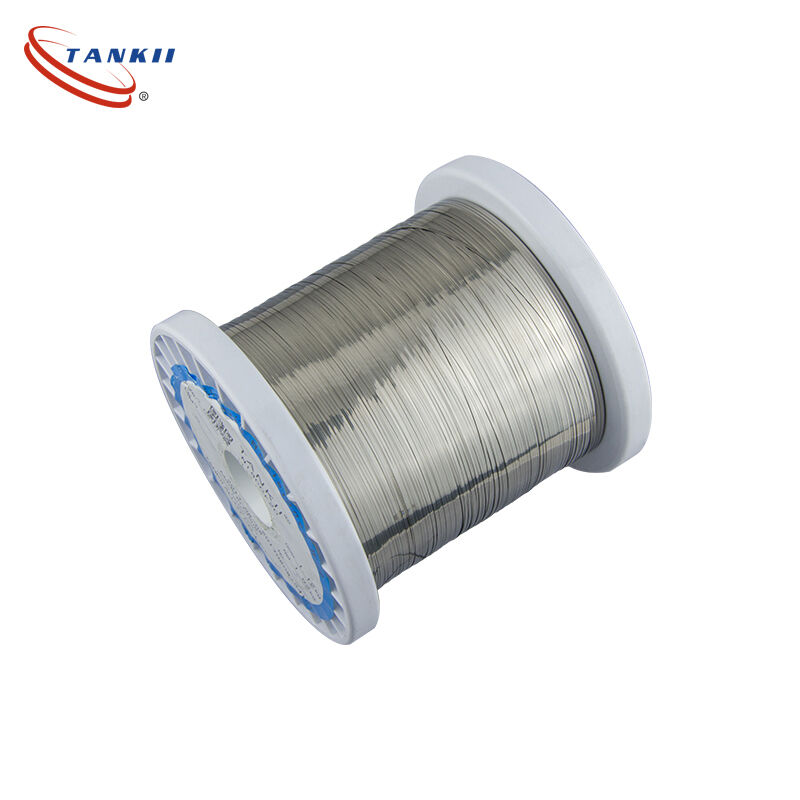

P-4000 سلك سبيكة المقاومة للحرارة للعنصر التدفئة PTC
يجد سلك سبيكة PTC thermistor تطبيقًا في مختلف المجالات بسبب خصائصه الفريدة. فيما يلي بعض التطبيقات الشائعة لثرميستورات PTC:
حماية من الإفراط في التيار الحراري: تستخدم مرشحات الحرارة PTC على نطاق واسع في الدوائر الكهربائية لحماية الإفراط في التيار الحراري. عندما يتدفق تيار مرتفع عبر مرشح الحرارة PTC ، ترتفع درجة حرارته ،مما يسبب ارتفاع المقاومة بسرعةهذه الزيادة في المقاومة تحد من تدفق التيار الحالي، وحماية الدائرة من الأضرار الناجمة عن التيار الزائد.
استشعار درجة الحرارة والتحكم فيها: تستخدم أجهزة تحكم درجة الحرارة PTC كمستشعرات درجة الحرارة في تطبيقات مثل أجهزة التحكم في درجة الحرارة وأنظمة HVAC وأجهزة مراقبة درجة الحرارة.المقاومة من ترمستور PTC تتغير مع درجة الحرارة، مما يسمح لها بحساسة و قياس تغيرات درجة الحرارة بدقة
أجهزة التدفئة ذاتية التنظيم: يتم استخدام أجهزة التدفئة PTC في عناصر التدفئة ذاتية التنظيم. عند استخدامها في أجهزة التدفئة ، تزداد مقاومة PTC مع ارتفاع درجة الحرارة. مع ارتفاع درجة الحرارة ، تزداد مقاومة PTC.المقاومة من PTC الحرارة تزيد أيضا، مما يؤدي إلى انخفاض في طاقة الإخراج ومنع الإفراط في الحرارة.
بدء تشغيل المحرك والحماية: يتم استخدام حوائط PTC في دوائر بدء تشغيل المحرك للحد من التيار الداخلي العالي أثناء بدء تشغيل المحرك. يعمل حوائط PTC كمحدد للتيار ،زيادة تدريجية لمقاومته مع تدفقات التيار، وبالتالي حماية المحرك من التيار المفرط ومنع الأضرار.
حماية بطارية: يتم استخدام محولات الحرارة PTC في بطارية لحماية من حالات الشحن الزائد والتيار الزائد.تعمل كحماية من خلال الحد من تدفق التيار وتجنب توليد الحرارة المفرطةوالذي قد يضر بخلايا البطارية.
الحد من التيار الداخلي: تعمل محطات حرارة PTC كمحد من التيار الداخلي في مصادر الطاقة والأجهزة الإلكترونية.يساعدون على تقليل الموجة الأولية التي تحدث عندما يتم تشغيل مصدر الطاقة، حماية المكونات وتحسين موثوقية النظام.
هذه ليست سوى أمثلة قليلة من التطبيقات حيث يتم استخدام سلك سبيكة PTC الحرارية.وبارامترات تشغيل ترمستور PTC.
التركيب الكيميائي:
| الاسم | الرمز | التكوين الرئيسي | |||||
| في | S | نـي | ج | (ب) | المعيار | ||
| سلك سبائك حساس للحرارة المقاومة | PTC | بال. | ≤0.01 | 77~82 | ≤ 0.05 | ≤0.01 | Q/320421PTC4500-2008 |
المواصفات والتسامحات
| قطرها | 0.05 | 0.10 | 0.15 | 0.16 | 0.17 | 0.18 | 0.19 | 0.20 | 0.21 | 0.22 | 0.23 | 0.24 | 0.25 |
| التسامح | ± 0.003 | ± 0.005 | ± 0.008 | ||||||||||
درجة الحرارة: 20 درجة مئوية
| النوع | P-4500 | P-4000 | P-3800 | P-3500 | P-3000 | P-2500 |
| 0 ~ 150oجوف × 10%%Z | 4500 | ≥ 4000 | ≥3800 | ≥3500 | ≥3000 | ≥2500 |
المقاومة (20 درجة مئوية) ((μΩ.m)
| النوع | P-4500 | P-4000 | P-3800 | P-3500 | P-3000 | P-2500 |
| في 20o المقاومة ± 5٪μΩ.m | 0.19 | 0.25 | 0.27 | 0.36 | 0.40 | 0.43 |
جدول المقاومة
| المنتج | ± 0.5%Ω/m | قطر. ((ملم) ومساحة القسم العرضي (ملم2) | ||||||||||||
| 0.05 | 0.10 | 0.15 | 0.16 | 0.17 | 0.18 | 0.19 | 0.20 | 0.21 | 0.22 | 0.23 | 0.24 | 0.25 | ||
| 0.00196 | 0.00785 | 0.00176 | 0.0201 | 0.0227 | 0.0255 | 0.0284 | 0.0314 | 0.0346 | 0.0380 | 0.0415 | 0.0452 | 0.0491 | ||
| P-4500 | 96.93 | 24.20 | 10.79 | 9.45 | 8.37 | 7.45 | 6.69 | 6.05 | 5.49 | 5.00 | 4.58 | 4.20 | 3.87 | |
| P-4000 | 127.55 | 31.84 | 14.20 | 12.43 | 11.014 | 9.80 | 8.80 | 7.69 | 7.22 | 6.58 | 6.02 | 5.53 | 5.09 | |
| P-3800 | 137.75 | 34.39 | 15.34 | 13.43 | 11.89 | 10.59 | 9.51 | 8.60 | 7.80 | 7.11 | 6.51 | 5.97 | 5.50 | |
| P-3500 | 183.67 | 45.85 | 20.45 | 17.91 | 15.86 | 14.12 | 12.68 | 11.46 | 10.40 | 9.47 | 8.67 | 7.96 | 7.33 | |
| P-3000 | 204.08 | 50.95 | 22.72 | 19.90 | 17.62 | 15.68 | 14.08 | 12.73 | 11.56 | 10.52 | 9.63 | 8.84 | 8.14 | |
| P-2500 | 219.38 | 54.77 | 24.43 | 21.39 | 18.94 | 16.86 | 15.14 | 13.69 | 12.42 | 11.31 | 10.36 | 9.51 | 8.75 | |
الوزن لكل بكرة
| المواصفات (ملم) | ≤0.05 | > 0.05 ~ 0.10 | > 0.10 ~ 0.15 | > 0.15 ~ 0.25 | |
| الوزن لكل بكرة | الوزن القياسي | 20 | 30 | 100 | 300 |
| وزن أقل | 10 | 20 | 50 | 100 | |
الطول ((%)
| المعيار | ≤0.05 | > 0.05 ~ 0.10 | > 0.10 ~ 0.15 | > 0.15 ~ 0.25 |
| سلك سبيكة (نعم) | 10% | 12% | 16% | 20% |
