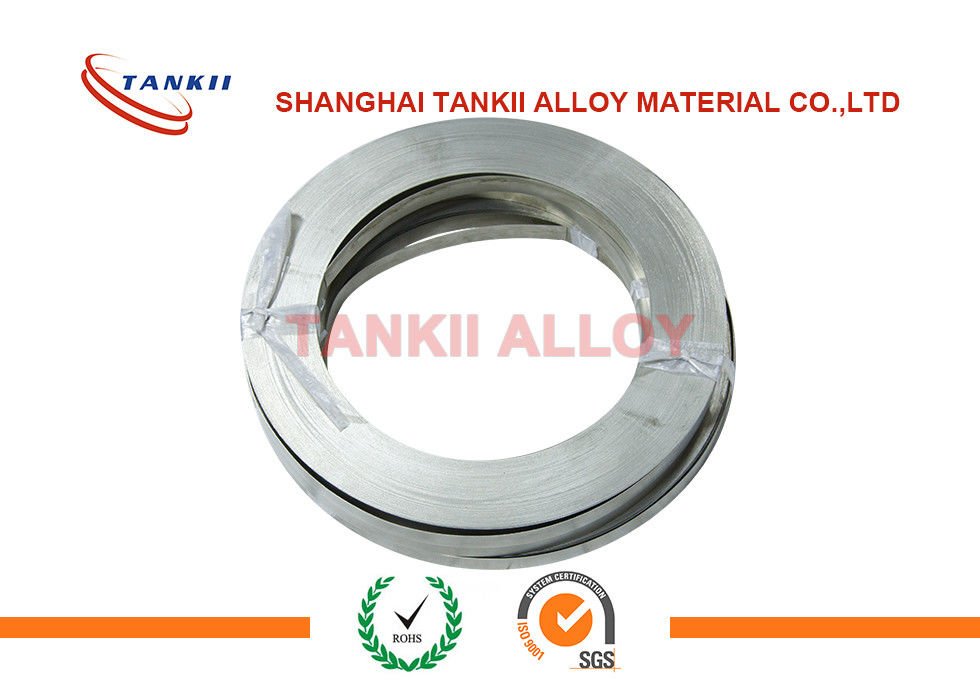

قسطنطين / ورقة cupronickel دقة قطاع 0.6mm CuNi44 ROHS Approval

قسطنطين هو سبيكة من النحاس والنيكل تتكون عادة من 55٪ نحاس و 45٪ نيكل.السمة الرئيسية لها هي مقاومتها الثابتة على نطاق واسع من درجات الحرارة.ومن المعروف أن السبائك الأخرى ذات معاملات درجات الحرارة المنخفضة المماثلة معروفة ، مثل Manganin (Cu86Mn12Ni2).

من بين جميع سبائك مقاييس الإجهاد الحديثة ، يعتبر Constantan هو الأقدم والأكثر استخدامًا.يعكس هذا الموقف حقيقة أن Constantan لديه أفضل مجموعة شاملة من الخصائص المطلوبة للعديد من تطبيقات قياس الإجهاد.تحتوي هذه السبيكة ، على سبيل المثال ، على حساسية إجهاد عالية بشكل كافٍ ، أو عامل قياس ، وهو غير حساس نسبيًا لمستوى الإجهاد ودرجة الحرارة.مقاومته عالية بما يكفي لتحقيق قيم مقاومة مناسبة حتى في الشبكات الصغيرة جدًا ، ومعامل درجة الحرارة للمقاومة ليس مفرطًا.بالإضافة إلى ذلك ، يتميز Constantan بعمر إجهاد جيد وقدرة استطالة عالية نسبيًا.ومع ذلك ، يجب ملاحظة أن ثابتان يميل إلى إظهار انجراف مستمر عند درجات حرارة أعلى من 65 درجة مئوية (150 درجة فهرنهايت) ؛ويجب أن تؤخذ هذه الخاصية في الاعتبار عندما يكون الاستقرار الصفري لمقياس الضغط أمرًا بالغ الأهمية على مدار ساعات أو أيام.

أ) Ni = 44٪ ، Mn = 1.5٪ ، Fe = 0.5٪ ، Cu = توازن

ب) سبيكة أ: من الأهمية بمكان ، أنه يمكن معالجة Constantan لتعويض درجة الحرارة الذاتية لمطابقة مجموعة واسعة من معاملات مواد الاختبار للتمدد الحراري.يتم توفير سبيكة بأرقام تعويض درجة الحرارة الذاتية (STC) بأرقام 00 ، 03 ، 05 ، 06 ، 09 ، 13 ، 15 ، 18 ، 30 ، 40 و 50 ، لاستخدامها في مواد الاختبار مع معاملات التمدد الحراري المقابلة ، معبرًا عنها بالأجزاء لكل مليون بالطول (أو ميكرومتر / م) لكل كلفن أو درجة مئوية أو درجة فهرنهايت.

ج) سبيكة P: لقياس السلالات الكبيرة جدًا ، 5٪ (50000 ميكروسترين) أو أعلى ، صلب ثابت (سبيكة P) هو مادة الشبكة المختارة عادةً.قسطنطين في هذا الشكل مرن للغاية ؛وفي أطوال قياس 0.125 بوصة (3 مم) وأطول ، يمكن إجهادها إلى> 20٪.ومع ذلك ، يجب أن يؤخذ في الاعتبار أنه في ظل سلالات دورية عالية ، ستظهر سبيكة P بعض التغيير الدائم في المقاومة مع كل دورة ، وتسبب تحولًا صفريًا في مقياس الضغط.بسبب هذه الخاصية ، والميل إلى فشل الشبكة السابق لأوانه مع الإجهاد المتكرر ، لا يوصى عادةً باستخدام سبيكة P لتطبيقات الإجهاد الدوري.سبيكة P متوفرة بأرقام STC من 08 و 40 للاستخدام في المعادن والبلاستيك ، على التوالي.
