تفاصيل المنتج
مكان المنشأ: شانغهاي، الصين
اسم العلامة التجارية: Tankii
إصدار الشهادات: ISO9001:2015
رقم الموديل: 1Cr13Al4
شروط الدفع والشحن
الحد الأدنى لكمية: 50kg
الأسعار: Negotiated price
تفاصيل التغليف: التخزين المؤقت في الكرتون ، إذا لزم الأمر مع حالة الخشب الرقائقي البليت أو الخشب الرقائقي أو وفقا لم
وقت التسليم: 25-30 يوما
شروط الدفع: L / C ، T / T ، ويسترن يونيون ، باي بال
القدرة على العرض: 200 + طن + MONTH
المواد: |
سبيكة FeCrAl |
السمة: |
مشرق / ناعم |
التطبيق: |
المقاومات |
المقاومة النوعية: |
1.25 |
الكثافة: |
7.4 |
اسم آخر: |
1Cr13Al4، Resistohm 125، الخ. |
المواد: |
سبيكة FeCrAl |
السمة: |
مشرق / ناعم |
التطبيق: |
المقاومات |
المقاومة النوعية: |
1.25 |
الكثافة: |
7.4 |
اسم آخر: |
1Cr13Al4، Resistohm 125، الخ. |

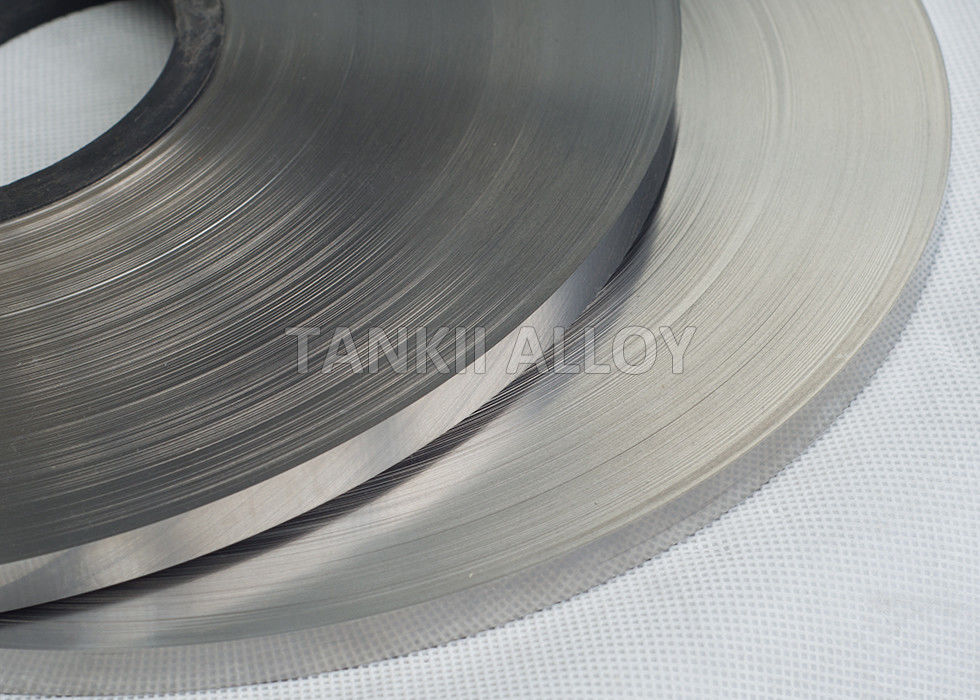

1Cr13Al4 سبيكة FeCrAl شريط مسطح مشرق / شريط واسع لاستخدام المقاومات
Fecral Alloys and Nickel-chromium alloys have been chosen to be the resistive material for embedded resistor because nickel-chromium alloys possess high electrical resistivity that is widely used for thin film resistorsمقاومة الصفيحة من فيلم سبائك النيكل الكروم الذي يحتوي على 20٪ الكروم يمكن أن تكون عالية تصل إلى 2-3 كيلو أوم ولا تزال تحافظ على استقرار جيد.معامل المقاومة الحرارية 1 (TCR) للسبيكة النيكل الكرومية السائبة حوالي 110 ppm/°Cمن خلال سبيكة كمية صغيرة من السيليكون والألومنيوم مع النيكل الكروم، يتم تحسين استقرار درجة الحرارة.
| الاسم التجاري | 1Cr13Al4 | 0Cr25Al5 | 0Cr21Al6 | 0Cr23Al5 | 0Cr21Al4 | 0Cr21Al6Nb | 0Cr27Al7Mo2 | |
| التركيب الكيميائي الرئيسي % | سي سي | 12.0-150 | 23.0-26.0 | 19.0-22.0 | 22.5-245 | 18.0-21.0 | 21.0-23.0 | 26.5-278 |
| ال | 4.0-60 | 4.5-65 | 5.0-7.0 | 4.2-5.0 | 3.0-42 | 5.0-7.0 | 6.0-7.0 | |
| RE | مناسبة المبلغ |
مناسبة المبلغ |
مناسبة المبلغ |
مناسبة المبلغ |
مناسبة المبلغ |
مناسبة المبلغ |
مناسبة المبلغ |
|
| في | الراحة | الراحة | الراحة | الراحة | الراحة | الراحة | الراحة | |
| ن.ب.0.5 | Mo1.8-2.2 | |||||||
| أقصى مستمر فترة الخدمة العنصر (oC) |
950 | 1250 | 1250 | 1250 | 1100 | 1350 | 1400 | |
| المقاومة μΩ.m، 20 درجة مئوية |
1.25 | 1.42 | 1.42 | 1.35 | 1.23 | 1.45 | 1.53 | |
| الكثافة (غ/سم3) |
7.4 | 7.10 | 7.16 | 7.25 | 7.35 | 7.10 | 7.10 | |
| الحرارية التوصيل KJ/m.h.oC |
52.7 | 46.1 | 63.2 | 60.2 | 46.9 | 46.1 | 45.2 | |
| معامل توسيع الخطوط α×10-6/oC |
15.4 | 16.0 | 14.7 | 15.0 | 13.5 | 16.0 | 16.0 | |
| نقطة الذوبان | 1450 | 1500 | 1500 | 1500 | 1500 | 1510 | 1520 | |
| قوة السحب ام بي اي |
580-680 | 630-780 | 630-780 | 630-780 | 600-700 | 650-800 | 680-830 | |
| الطول عند % التكسير |
>16 | >12 | >12 | >12 | >12 | >12 | >10 | |
| التغير في % من المساحة |
65-75 | 60-75 | 65-75 | 65-75 | 65-75 | 65-75 | 65-75 | |
| تكرار الانحناء التردد ((F/R) |
>5 | >5 | >5 | >5 | >5 | >5 | >5 | |
| صلابة ((H.B.) | 200-260 | 200-260 | 200-260 | 200-260 | 200-260 | 200-260 | 200-260 | |
| ميكروغرافية الهيكل |
فيرريت | فيرريت | فيرريت | فيرريت | فيرريت | فيرريت | فيرريت | |
| مغناطيسية الخصائص |
مغناطيسية | مغناطيسية | مغناطيسية | مغناطيسية | مغناطيسية | مغناطيسية | مغناطيسية | |
التطبيق:
المقاومات المدمجة في لوحة الأسلاك المطبوعة ستكون عاملًا فعالًا لتصغير الحزم مع موثوقية أعلى وتحسين الأداء الكهربائي.دمج وظيفة المقاومة في الركيزة المصفوفة يحرر مساحة سطح PWB المستهلكة من قبل المكونات المنفصلة، مما يسمح بزيادة وظائف الجهاز من خلال وضع أكثر من المكونات النشطة.والتي تجعلها عملية للاستخدام في مجموعة متنوعة من التطبيقاتالنيكل والكروم مصنوعان مع السيليكون والألومنيوم لتحسين استقرار درجة الحرارة وخفض معامل المقاومة الحرارية.تم إيداع طبقة مقاومة رقيقة على أساس سبائك النيكل والكروم بشكل مستمر على أدوات من ورق النحاس لإنشاء مادة لتطبيقات المقاومة المدمجة. يمكن حفر الطبقة المقاومة للفيلم الرقيق المضمنة بين النحاس واللمينات بشكل انتقائي لتشكيل المقاومات المنفصلة. المواد الكيميائية اللازمة للحفر شائعة في عمليات إنتاج PWB.عن طريق التحكم في سمك السبائكفي هذه الورقة سيتم مقارنة اثنين من مواد النيكل والكروم في منهجيات الحفر، والتكافل، والقدرة على التعامل مع الطاقة، والأداء الحراري،الالتصاق و دقة الحفر.
