تفاصيل المنتج
مكان المنشأ: شنغهاي
اسم العلامة التجارية: TANKII
إصدار الشهادات: ISO9001
رقم الموديل: تشيس 2400
شروط الدفع والشحن
الحد الأدنى لكمية: 50 كيلوجرام
الأسعار: قابل للتفاوض
تفاصيل التغليف: حقيبة خشبية
وقت التسليم: 8-20 يوم
شروط الدفع: L / C ، T / T ، ويسترن يونيون ، باي بال
القدرة على العرض: 150 + طن + شهر
تطبيق: |
لوحة شفة |
سطح - المظهر الخارجي: |
مشرق |
كثافة: |
8.2 |
كود HS: |
7408229000 |
تطبيق: |
لوحة شفة |
سطح - المظهر الخارجي: |
مشرق |
كثافة: |
8.2 |
كود HS: |
7408229000 |

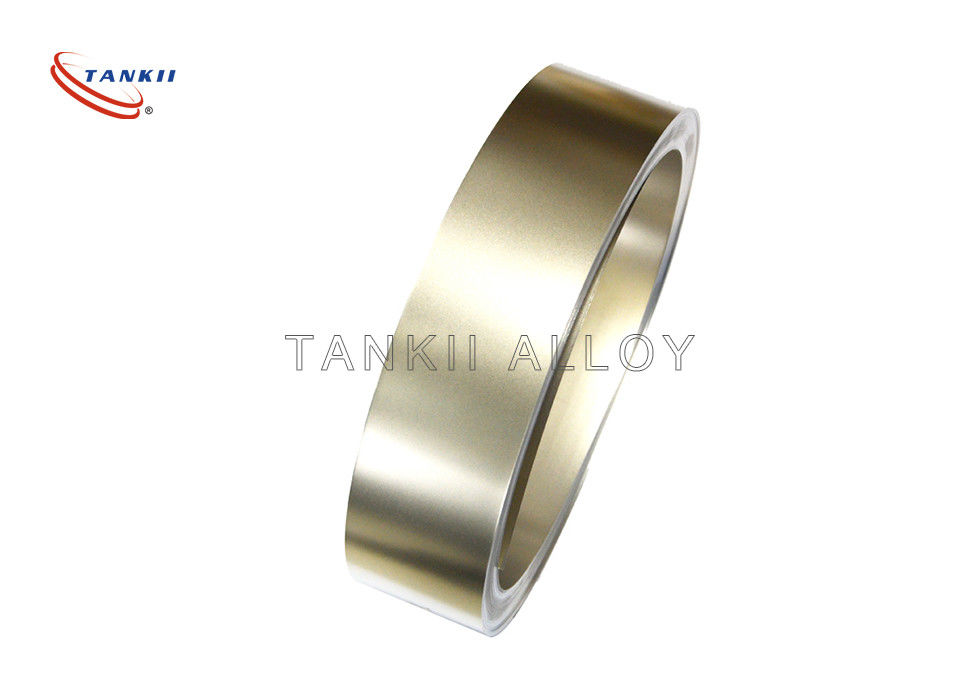

شيس 2400 شريط حراري ثنائي المعدن
يستخدم الشريط ثنائي المعدن لتحويل تغير درجة الحرارة إلى إزاحة ميكانيكية.يتكون الشريط من شريحتين من معادن مختلفة والتي تتمدد بمعدلات مختلفة أثناء تسخينها ، وعادة ما تكون من الصلب والنحاس ، أو في بعض الحالات من الصلب والنحاس الأصفر.يتم ربط الشرائط معًا بطولها عن طريق التثبيت أو اللحام بالنحاس أو اللحام.تجبر التمددات المختلفة الشريط المسطح على الانحناء في اتجاه واحد إذا تم تسخينه ، وفي الاتجاه المعاكس إذا تم تبريده تحت درجة حرارته الأولية.يوجد المعدن ذو المعامل الأعلى للتمدد الحراري على الجانب الخارجي من المنحنى عند تسخين الشريط وعلى الجانب الداخلي عند التبريد
يكون الإزاحة الجانبية للشريط أكبر بكثير من التمدد الطولي الصغير في أي من المعدنين.يستخدم هذا التأثير في مجموعة من الأجهزة الميكانيكية والكهربائية.في بعض التطبيقات ، يتم استخدام الشريط ثنائي المعدن في الشكل المسطح.في حالات أخرى ، يتم لفها في ملف للاكتناز.يعطي الطول الأكبر للنسخة الملفوفة حساسية محسنة.
رسم تخطيطي لشريط ثنائي المعدن يوضح كيف يؤدي الاختلاف في التمدد الحراري بين المعدنين إلى إزاحة جانبية أكبر بكثير للشريط
التركيب الكيميائي(٪)
| رتبة | ج | سي | مينيسوتا | ص | س | ني | سجل تجاري | النحاس | الحديد |
| ني 36 | ≤0.05 | ≤0.3 | ≤0.6 | ≤0.02 | ≤0.02 | 35 ~ 37 | - | - | بال. |
| رتبة | ج | سي | مينيسوتا | ص | س | ني | سجل تجاري | النحاس | الحديد |
| Ni22Cr3 | ≤0.35 | 0.15 ~ 0.3 | 0.3 ~ 0.6 | ≤0.02 | ≤0.02 | 21 ~ 23 | 2.0 ~ 4.0 | - | بال. |
تكوين
| رتبة | تشيس 2400 |
| طبقة تمدد عالية | Ni22Cr3 |
| طبقة تمدد منخفضة | ني 36 |
أسلوب التوريد
| اسم السبائك | يكتب | البعد | ||
| تشيس 2400 | قطاع | W = 5 ~ 120 ملم | T = 0.1 ~ 5 ملم | |
الخصائص الفيزيائية النموذجية
| الكثافة (جم / سم 3) | 8.2 |
| المقاومة الكهربائية عند 20 درجة مئوية (OMmm2 / م) | 0.8 ± 5٪ |
| الموصلية الحرارية ، λ / W / (م * درجة مئوية) | 22 |
| معامل المرونة ، E / Gpa | 147 ~ 177 |
| الانحناء K / 10-6 C-1 (20 ~ 135 درجة مئوية) | 14.3 |
| معدل الانحناء درجة الحرارة F / (20 ~ 130 درجة مئوية) 10-6 درجة مئوية -1 | 26.2٪ ± 5٪ |
| درجة الحرارة المسموح بها (C) | -70 ~ 350 |
| درجة الحرارة الخطية (ºC) | -20 ~ 180 |
